09

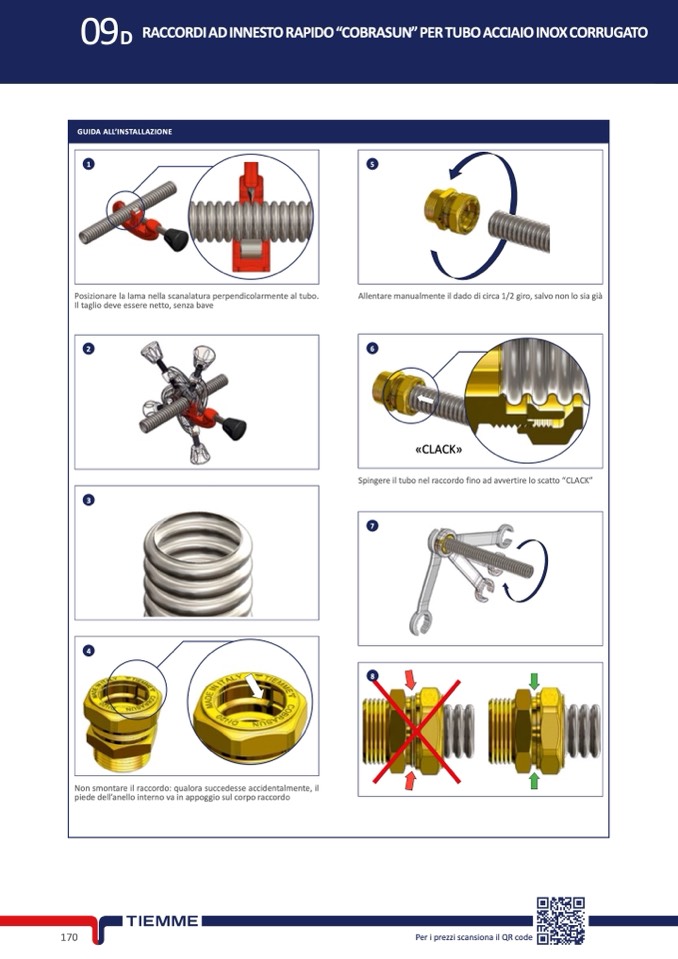

D RACCORDIADINNESTORAPIDO“COBRASUN”PERTUBOACCIAIOINOXCORRUGATO
GUIDA ALL’INSTALLAZIONE
1
5
Posizionare la lama nella scanalatura perpendicolarmente al tubo.
Allentare manualmente il dado di circa 1/2 giro, salvo non lo sia già
Il taglio deve essere netto, senza bave
2
3
Non smontare il raccordo: qualora succedesse accidentalmente, il
piede dell’anello interno va in appoggio sul corpo raccordo
6
« CL ACK »
« CL ACK »
« CL ACK »
« CL ACK »
Spingere il tubo nel raccordo fino ad avvertire lo scatto “CLACK”
7
4
8
170
Per i prezzi scansiona il QR code
