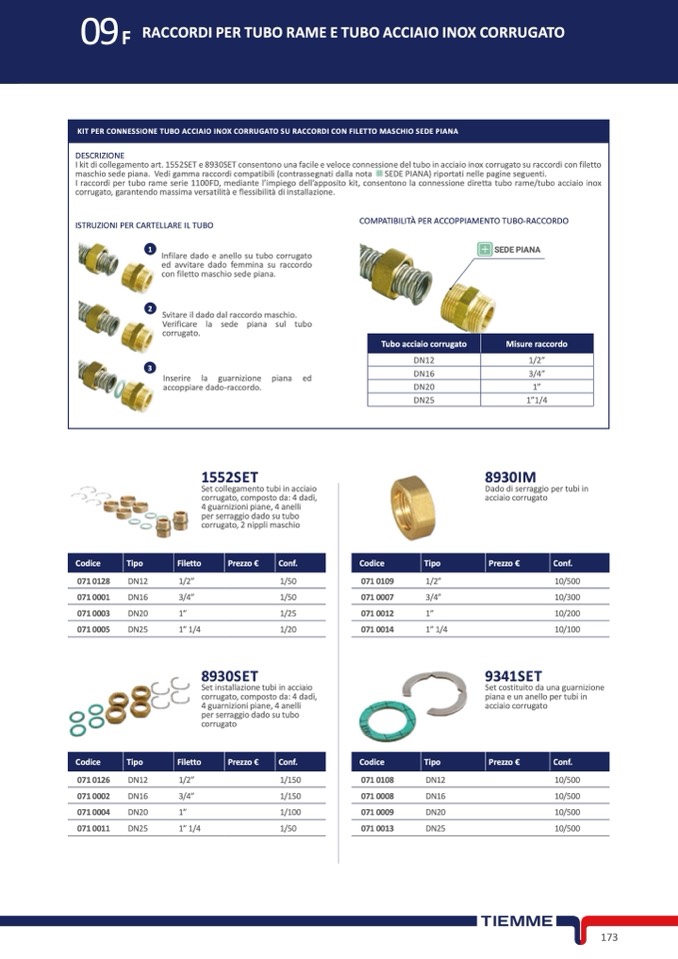

09
F RACCORDIPERTUBORAMEETUBOACCIAIOINOXCORRUGATO
KIT PER CONNESSIONE TUBO ACCIAIO INOX CORRUGATO SU RACCORDI CON FILETTO MASCHIO SEDE PIANA
DESCRIZIONE
I kit di collegamento art. 1552SET e 8930SET consentono una facile e veloce connessione del tubo in acciaio inox corrugato su raccordi con filetto
maschio sede piana. Vedi gamma raccordi compatibili (contrassegnati dalla nota SEDE PIANA) riportati nelle pagine seguenti.
I raccordi per tubo rame serie 1100FD, mediante l’impiego dell’apposito kit, consentono la connessione diretta tubo rame/tubo acciaio inox
corrugato, garantendo massima versatilità e flessibilità di installazione.
ISTRUZIONI PER CARTELLARE IL TUBO
1
Infilare dado e anello su tubo corrugato
ed avvitare dado femmina su raccordo
con filetto maschio sede piana.
2
Svitare il dado dal raccordo maschio.
Verificare la sede piana sul tubo
corrugato.
3
COMPATIBILITÀ PER ACCOPPIAMENTO TUBO-RACCORDO
SEDE PIANA
DN12
1/2”
DN16
3/4”
DN20
1”
DN25
1”1/4
Tubo acciaio corrugato
Misure raccordo
Inserire la guarnizione piana ed
accoppiare dado-raccordo.
Codice
Tipo
Filetto
Prezzo €
Conf.
Codice
Tipo
Prezzo €
Conf.
Codice
Tipo
Filetto
Prezzo €
Conf.
Codice
Tipo
Prezzo €
Conf.
1552SET
8930IM
Set collegamento tubi in acciaio
corrugato, composto da: 4 dadi,
4 guarnizioni piane, 4 anelli
per serraggio dado su tubo
corrugato, 2 nippli maschio
1/50
1/50
1/25
1/20
Set installazione tubi in acciaio
corrugato, composto da: 4 dadi,
4 guarnizioni piane, 4 anelli
per serraggio dado su tubo
corrugato
Dado di serraggio per tubi in
acciaio corrugato
071 0128
DN12
071 0001
DN16
071 0003
DN20
071 0005
DN25
071 0126
DN12
071 0002
DN16
071 0004
DN20
071 0011
DN25
1/2”
3/4”
1”
1” 1/4
071 0109
071 0007
071 0012
071 0014
071 0108
071 0008
071 0009
071 0013
1/2”
3/4”
1”
1” 1/4
DN12
10/500
DN16
10/500
DN20
10/500
DN25
10/500
10/500
10/300
10/200
10/100
8930SET
9341SET
Set costituito da una guarnizione
piana e un anello per tubi in
acciaio corrugato
1/2”
1/150
3/4”
1/150
1”
1/100
1” 1/4
1/50
