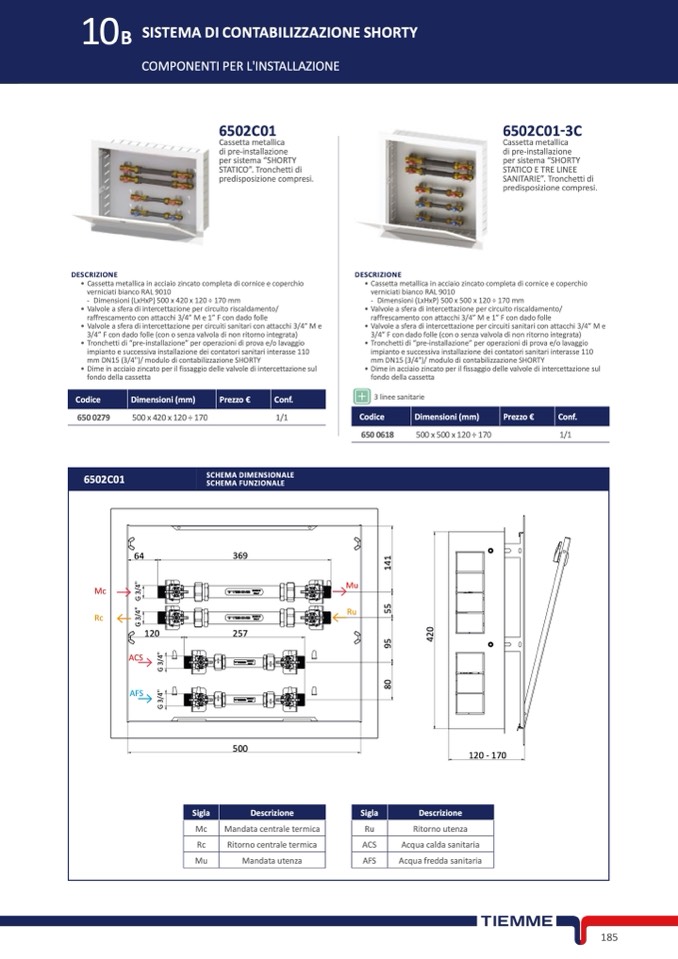

10
B SISTEMADICONTABILIZZAZIONESHORTY
COMPONENTI PER L'INSTALLAZIONE
Codice
Dimensioni (mm)
Prezzo €
Conf.
Codice
Dimensioni (mm)
Prezzo €
Conf.
6502C01
SCHEMA DIMENSIONALE
SCHEMA FUNZIONALE
64
369
120
257
Mu
Ru
G
3
/
4
"
G
3
/
4
"
8
0
9
5
5
5
1
4
1
4
2
0
Mc
Rc
ACS
AFS
G
3
/
4
"
G
3
/
4
"
Sigla
Descrizione
Sigla
Descrizione
Mc
Rc
Mu
Mandata centrale termica
Ritorno centrale termica
Mandata utenza
Ru
Ritorno utenza
500
ACS
Acqua calda sanitaria
AFS
Acqua fredda sanitaria
120 - 170
6502C01
6502C01-3C
Cassetta metallica
di pre-installazione
per sistema “SHORTY
STATICO”. Tronchetti di
predisposizione compresi.
Cassetta metallica
di pre-installazione
per sistema “SHORTY
STATICO E TRE LINEE
SANITARIE”. Tronchetti di
predisposizione compresi.
DESCRIZIONE
• Cassetta metallica in acciaio zincato completa di cornice e coperchio
verniciati bianco RAL 9010
- Dimensioni (LxHxP) 500 x 420 x 120 ÷ 170 mm
• Valvole a sfera di intercettazione per circuito riscaldamento/
raffrescamento con attacchi 3/4” M e 1” F con dado folle
• Valvole a sfera di intercettazione per circuiti sanitari con attacchi 3/4” M e
3/4” F con dado folle (con o senza valvola di non ritorno integrata)
• Tronchetti di “pre-installazione” per operazioni di prova e/o lavaggio
impianto e successiva installazione dei contatori sanitari interasse 110
mm DN15 (3/4")/ modulo di contabilizzazione SHORTY
• Dime in acciaio zincato per il fissaggio delle valvole di intercettazione sul
fondo della cassetta
6500279
500x420x120÷170
1/1
DESCRIZIONE
• Cassetta metallica in acciaio zincato completa di cornice e coperchio
verniciati bianco RAL 9010
- Dimensioni (LxHxP) 500 x 500 x 120 ÷ 170 mm
• Valvole a sfera di intercettazione per circuito riscaldamento/
raffrescamento con attacchi 3/4” M e 1” F con dado folle
• Valvole a sfera di intercettazione per circuiti sanitari con attacchi 3/4” M e
3/4” F con dado folle (con o senza valvola di non ritorno integrata)
• Tronchetti di “pre-installazione” per operazioni di prova e/o lavaggio
impianto e successiva installazione dei contatori sanitari interasse 110
mm DN15 (3/4")/ modulo di contabilizzazione SHORTY
• Dime in acciaio zincato per il fissaggio delle valvole di intercettazione sul
fondo della cassetta
3 linee sanitarie
6500618
500x500x120÷170
1/1
