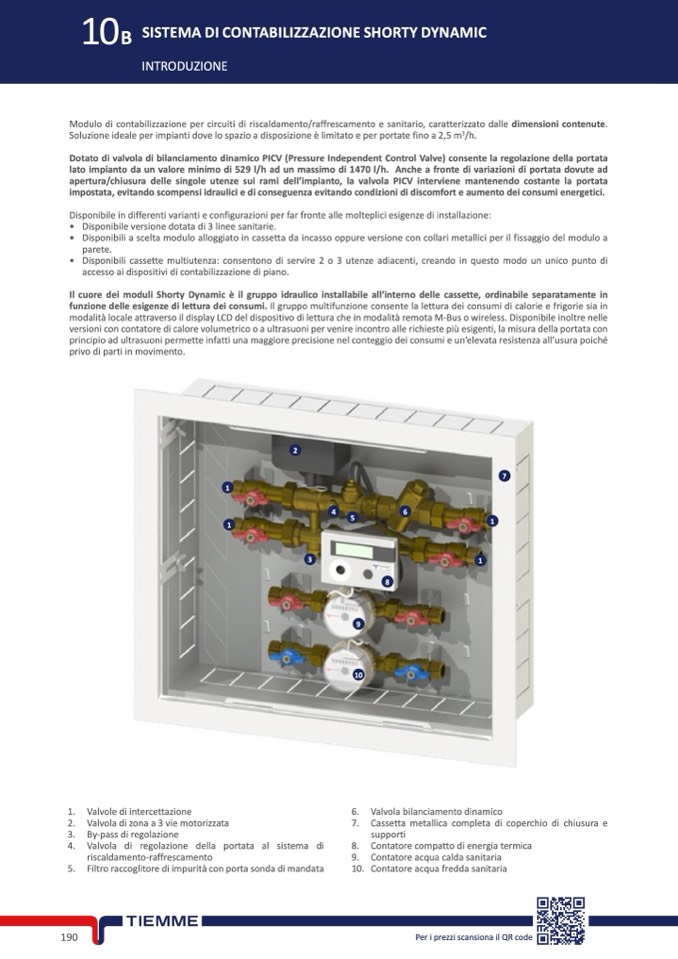

B SISTEMADICONTABILIZZAZIONESHORTYDYNAMIC

INTRODUZIONE

Modulo di contabilizzazione per circuiti di riscaldamento/raffrescamento e sanitario, caratterizzato dalle dimensioni contenute.

Soluzione ideale per impianti dove lo spazio a disposizione è limitato e per portate fino a 2,5 m

3

/h.

Dotato di valvola di bilanciamento dinamico PICV (Pressure Independent Control Valve) consente la regolazione della portata

lato impianto da un valore minimo di 529 l/h ad un massimo di 1470 l/h. Anche a fronte di variazioni di portata dovute ad

apertura/chiusura delle singole utenze sui rami dell’impianto, la valvola PICV interviene mantenendo costante la portata

impostata, evitando scompensi idraulici e di conseguenza evitando condizioni di discomfort e aumento dei consumi energetici.

Disponibile in differenti varianti e configurazioni per far fronte alle molteplici esigenze di installazione:

• Disponibile versione dotata di 3 linee sanitarie.

• Disponibili a scelta modulo alloggiato in cassetta da incasso oppure versione con collari metallici per il fissaggio del modulo a

parete.

• Disponibili cassette multiutenza: consentono di servire 2 o 3 utenze adiacenti, creando in questo modo un unico punto di

accesso ai dispositivi di contabilizzazione di piano.

Il cuore dei moduli Shorty Dynamic è il gruppo idraulico installabile all’interno delle cassette, ordinabile separatamente in

funzione delle esigenze di lettura dei consumi. Il gruppo multifunzione consente la lettura dei consumi di calorie e frigorie sia in

modalità locale attraverso il display LCD del dispositivo di lettura che in modalità remota M-Bus o wireless. Disponibile inoltre nelle

versioni con contatore di calore volumetrico o a ultrasuoni per venire incontro alle richieste più esigenti, la misura della portata con

principio ad ultrasuoni permette infatti una maggiore precisione nel conteggio dei consumi e un’elevata resistenza all’usura poiché

privo di parti in movimento.

1. Valvole di intercettazione

2. Valvola di zona a 3 vie motorizzata

3. By-pass di regolazione

4. Valvola di regolazione della portata al sistema di

riscaldamento-raffrescamento

5. Filtro raccoglitore di impurità con porta sonda di mandata

Valvola bilanciamento dinamico

Cassetta metallica completa di coperchio di chiusura e

supporti

Contatore compatto di energia termica

Contatore acqua calda sanitaria

Contatore acqua fredda sanitaria

1

1

4

5

6

7

1

2

3

1

8

9

10

6.

7.

8.

9.

10.
