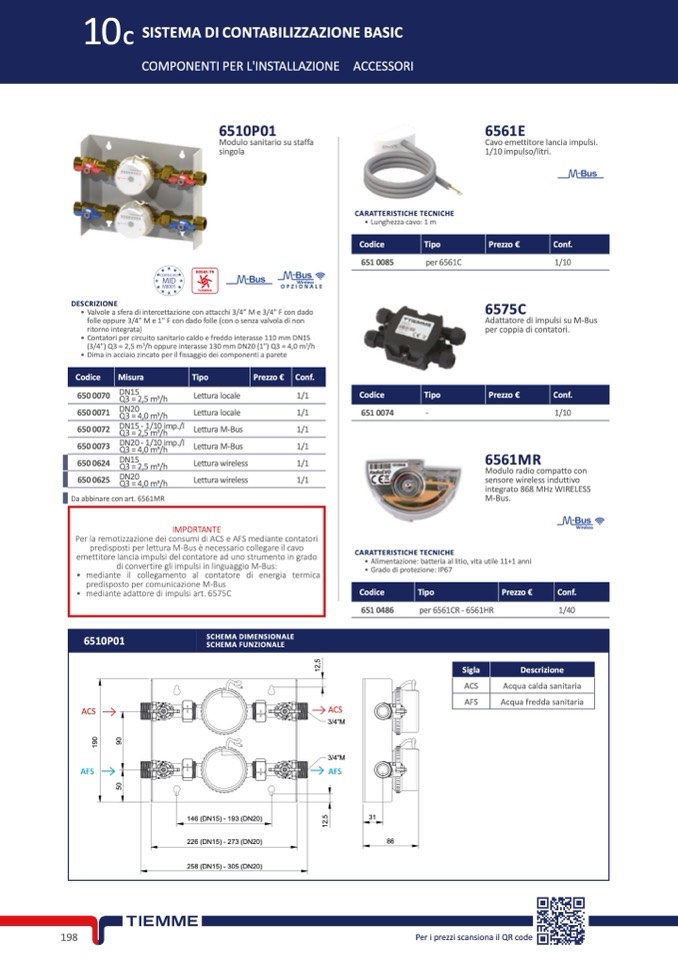

10

C SISTEMA DI CONTABILIZZAZIONE BASIC

COMPONENTI PER L'INSTALLAZIONE ACCESSORI

6510P01

6561E

Modulo sanitario su staffa

singola

Cavo emettitore lancia impulsi.

1/10 impulso/litri.

CARATTERISTICHE TECNICHE

• Lunghezza cavo: 1 m

Codice

Tipo

Prezzo €

Conf.

00569.79

TURBINA

Wireless

OPZIONALE

651 0085

651 0074

per 6561C

1/10

DESCRIZIONE

6575C

• Valvole a sfera di intercettazione con attacchi 3/4” M e 3/4" F con dado

folle oppure 3/4” M e 1" F con dado folle (con o senza valvola di non

ritorno integrata)

• Contatori per circuito sanitario caldo e freddo interasse 110 mm DN15

(3/4") Q3 = 2,5 m

3

/h oppure interasse 130 mm DN20 (1") Q3 = 4,0 m

3

/h

• Dima in acciaio zincato per il fissaggio dei componenti a parete

Adattatore di impulsi su M-Bus

per coppia di contatori.

Codice

Misura

Tipo

Prezzo €

Conf.

Codice

Tipo

Prezzo €

Conf.

650 0070

650 0071

650 0072

650 0073

650 0624

650 0625

DN15

Q3 = 2,5 m3/h

DN20

Q3 = 4,0 m3/h

DN15 - 1/10 imp./l

Q3 = 2,5 m3/h

DN20 - 1/10 imp./l

Q3 = 4,0 m3/h

DN15

Q3 = 2,5 m3/h

DN20

Q3 = 4,0 m3/h

Lettura locale

1/1

Lettura locale

1/1

-

1/10

6561MR

Lettura M-Bus

1/1

Lettura M-Bus

1/1

Lettura wireless

1/1

Modulo radio compatto con

sensore wireless induttivo

integrato 868 MHz WIRELESS

M-Bus.

Lettura wireless

1/1

Da abbinare con art. 6561MR

IMPORTANTE

Per la remotizzazione dei consumi di ACS e AFS mediante contatori

predisposti per lettura M-Bus è necessario collegare il cavo

emettitore lancia impulsi del contatore ad uno strumento in grado

di convertire gli impulsi in linguaggio M-Bus:

• mediante il collegamento al contatore di energia termica

predisposto per comunicazione M-Bus

• medianteadattorediimpulsiart.6575C

CARATTERISTICHE TECNICHE

• Alimentazione: batteria al litio, vita utile 11+1 anni

• Grado di protezione: IP67

651 0486

per 6561CR - 6561HR

1/40

Wireless

Codice

Tipo

Prezzo €

Conf.

6510P01

SCHEMA DIMENSIONALE

SCHEMA FUNZIONALE

Sigla

Descrizione

ACS

ACS

3/4"M

3/4"M

ACS

AFS

Acqua calda sanitaria

Acqua fredda sanitaria

AFS

AFS

146 (DN15) - 193 (DN20)

31

86

1

2

,

5

1

2

,

5

1

9

0

5

0

9

0

226 (DN15) - 273 (DN20)

258 (DN15) - 305 (DN20)

198

Per i prezzi scansiona il QR code
