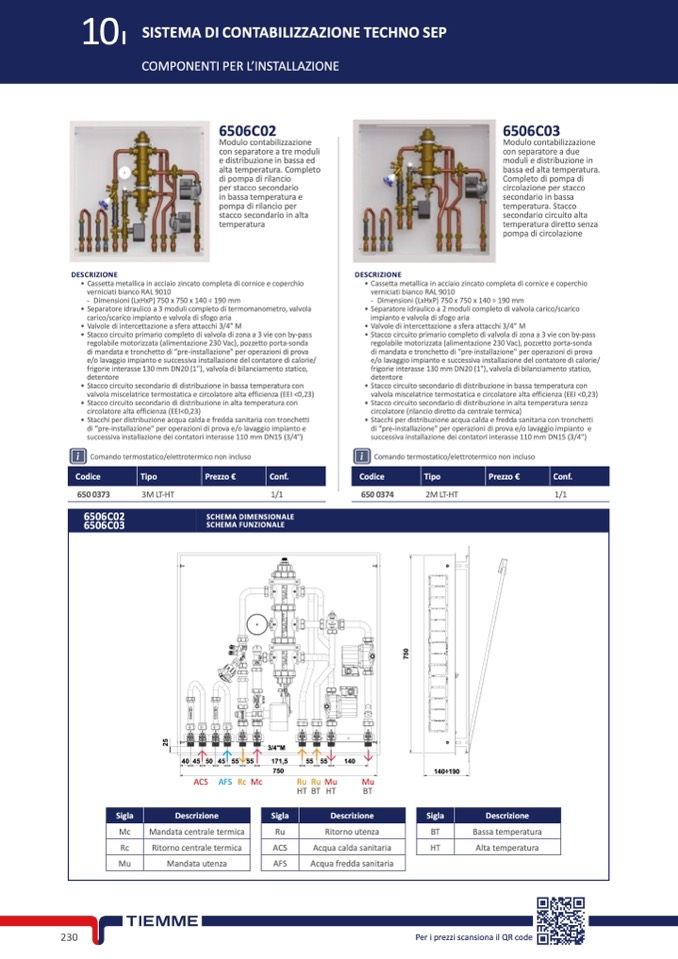

10
I
COMPONENTI PER L’INSTALLAZIONE
SISTEMA DI CONTABILIZZAZIONE TECHNO SEP
6506C02
6506C03
Modulo contabilizzazione
con separatore a tre moduli
e distribuzione in bassa ed
alta temperatura. Completo
di pompa di rilancio
per stacco secondario
in bassa temperatura e
pompa di rilancio per
stacco secondario in alta
temperatura
Modulo contabilizzazione
con separatore a due
moduli e distribuzione in
bassa ed alta temperatura.
Completo di pompa di
circolazione per stacco
secondario in bassa
temperatura. Stacco
secondario circuito alta
temperatura diretto senza
pompa di circolazione
DESCRIZIONE
DESCRIZIONE
• Cassetta metallica in acciaio zincato completa di cornice e coperchio
verniciati bianco RAL 9010
- Dimensioni (LxHxP) 750 x 750 x 140 ÷ 190 mm
• Separatore idraulico a 3 moduli completo di termomanometro, valvola
carico/scarico impianto e valvola di sfogo aria
• Valvole di intercettazione a sfera attacchi 3/4” M
• Stacco circuito primario completo di valvola di zona a 3 vie con by-pass
regolabile motorizzata (alimentazione 230 Vac), pozzetto porta-sonda
di mandata e tronchetto di “pre-installazione" per operazioni di prova
e/o lavaggio impianto e successiva installazione del contatore di calorie/
frigorie interasse 130 mm DN20 (1"), valvola di bilanciamento statico,
detentore
• Stacco circuito secondario di distribuzione in bassa temperatura con
valvola miscelatrice termostatica e circolatore alta efficienza (EEI <0,23)
• Stacco circuito secondario di distribuzione in alta temperatura con
circolatore alta efficienza (EEI<0,23)
• Stacchi per distribuzione acqua calda e fredda sanitaria con tronchetti
di “pre-installazione" per operazioni di prova e/o lavaggio impianto e
successiva installazione dei contatori interasse 110 mm DN15 (3/4")
• Cassetta metallica in acciaio zincato completa di cornice e coperchio
verniciati bianco RAL 9010
- Dimensioni (LxHxP) 750 x 750 x 140 ÷ 190 mm
• Separatore idraulico a 2 moduli completo di valvola carico/scarico
impianto e valvola di sfogo aria
• Valvole di intercettazione a sfera attacchi 3/4” M
• Stacco circuito primario completo di valvola di zona a 3 vie con by-pass
regolabile motorizzata (alimentazione 230 Vac), pozzetto porta-sonda
di mandata e tronchetto di “pre-installazione" per operazioni di prova
e/o lavaggio impianto e successiva installazione del contatore di calorie/
frigorie interasse 130 mm DN20 (1"), valvola di bilanciamento statico,
detentore
• Stacco circuito secondario di distribuzione in bassa temperatura con
valvola miscelatrice termostatica e circolatore alta efficienza (EEI <0,23)
• Stacco circuito secondario di distribuzione in alta temperatura senza
circolatore (rilancio diretto da centrale termica)
• Stacchi per distribuzione acqua calda e fredda sanitaria con tronchetti
di “pre-installazione" per operazioni di prova e/o lavaggio impianto e
successiva installazione dei contatori interasse 110 mm DN15 (3/4")
Comando termostatico/elettrotermico non incluso
650 0374
2M LT-HT
1/1
Comando termostatico/elettrotermico non incluso
650 0373
3M LT-HT
1/1
Codice
Tipo
Prezzo €
Conf.
Codice
Tipo
Prezzo €
Conf.
6506C02
SCHEMA DIMENSIONALE
6506C03
SCHEMA FUNZIONALE
2
5
7
5
0
Sigla
Descrizione
Sigla
Descrizione
Sigla
Descrizione
Mc
Rc
Mu
Ru
Ritorno utenza
ACS
Acqua calda sanitaria
AFS
Acqua fredda sanitaria
40 45 50 45 55 55
ACS AFS Rc Mc
Mandata centrale termica
Ritorno centrale termica
Mandata utenza
750
55 55
Ru Ru Mu
Mu
HT BT HT
BT
140÷190
BT
Bassa temperatura
HT
Alta temperatura
3/4"M
171,5
140
230
Per i prezzi scansiona il QR code
