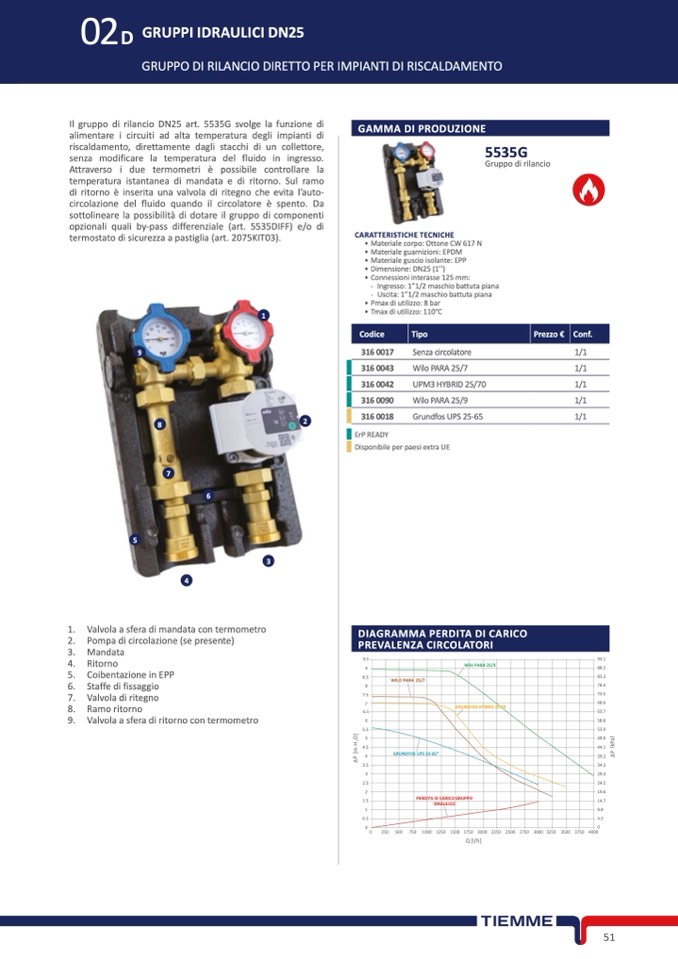

02
DA GRUPPI IDRAULICI DN25
GRUPPO DI RILANCIO DIRETTO PER IMPIANTI DI RISCALDAMENTO
GAMMA DI PRODUZIONE
Codice
Tipo
Prezzo €
Conf.
DIAGRAMMA PERDITA DI CARICO
PREVALENZA CIRCOLATORI
Wilo PARA 25/9
WILO PARA
25/7
GRUNDFOS HYBRID 25-70
GRUNDFOS UPS 25-65*
PERDITA DI CARICO GRUPPO
IDRAULICO
Il gruppo di rilancio DN25 art. 5535G svolge la funzione di
alimentare i circuiti ad alta temperatura degli impianti di
riscaldamento, direttamente dagli stacchi di un collettore,
senza modificare la temperatura del fluido in ingresso.
Attraverso i due termometri è possibile controllare la
temperatura istantanea di mandata e di ritorno. Sul ramo
di ritorno è inserita una valvola di ritegno che evita l’auto-
circolazione del fluido quando il circolatore è spento. Da
sottolineare la possibilità di dotare il gruppo di componenti
opzionali quali by-pass differenziale (art. 5535DIFF) e/o di
termostato di sicurezza a pastiglia (art. 2075KIT03).
5535G
9
316 0017
316 0043
316 0042
316 0090
316 0018
Senza circolatore
Wilo PARA 25/7
UPM3 HYBRID 25/70
Wilo PARA 25/9
Grundfos UPS 25-65
1/1
1/1
1/1
1/1
1/1
8
7
6
2
5
4
3
1. Valvola a sfera di mandata con termometro
2. Pompa di circolazione (se presente)
3. Mandata
4. Ritorno
5. Coibentazione in EPP
6. Staffe di fissaggio
7. Valvola di ritegno
8. Ramo ritorno
9. Valvola a sfera di ritorno con termometro
9.5
9
8.5
8
7.5
7
6.5
6
5.5
5
4.5
4
3.5
3
2.5
2
1.5
1
0.5
93.1
88.2
83.3
78.4
73.5
68.6
63.7
58.8
53.9
49.0
44.1
39.2
34.3
29.4
24.5
19.6
14.7
9.8
4.9
1
CARATTERISTICHE TECNICHE
• Materiale corpo: Ottone CW 617 N
• Materiale guarnizioni: EPDM
• Materiale guscio isolante: EPP
• Dimensione: DN25 (1’’)
• Connessioni interasse 125 mm:
- Ingresso:1”1/2maschiobattutapiana
- Uscita:1”1/2maschiobattutapiana
• Pmax di utilizzo: 8 bar
• Tmax di utilizzo: 110°C
ErP READY
Disponibile per paesi extra UE
0
0
0
250 500 750 1000 1250 1500 1750 2000 2250 2500 2750 3000 3250 3500 3750 4000
Q [l/h]
Gruppo di rilancio
51
Δ
P
[
m
H
2
O
]
Δ
P
[
k
P
a
]
