03

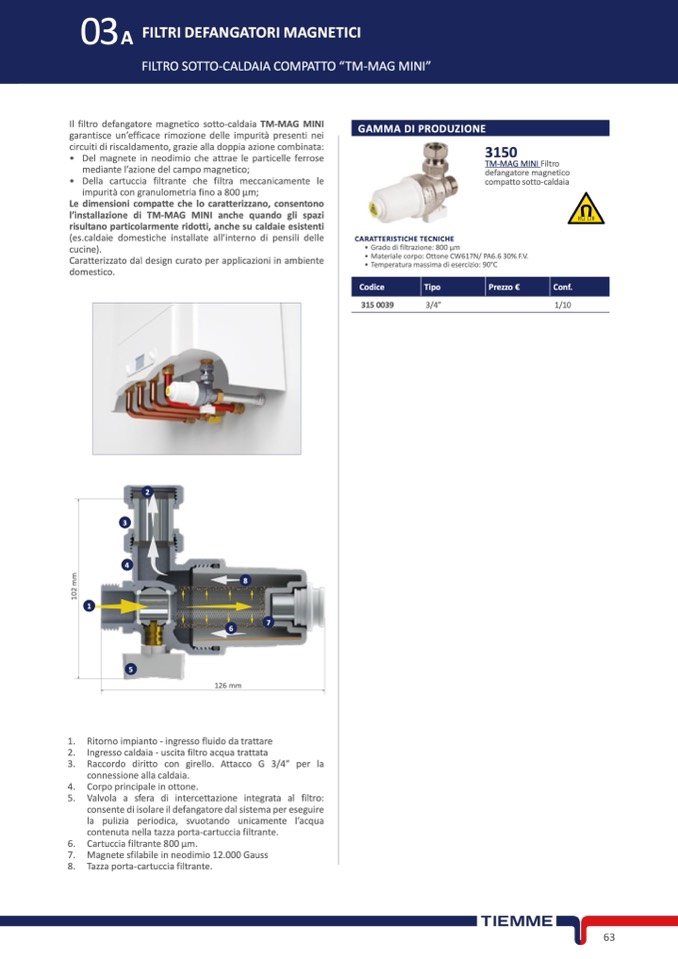

A FILTRI DEFANGATORI MAGNETICI

FILTRO SOTTO-CALDAIA COMPATTO “TM-MAG MINI”

GAMMA DI PRODUZIONE

Codice

Tipo

Prezzo €

Conf.

Il filtro defangatore magnetico sotto-caldaia TM-MAG MINI

garantisce un’efficace rimozione delle impurità presenti nei

circuiti di riscaldamento, grazie alla doppia azione combinata:

• Del magnete in neodimio che attrae le particelle ferrose

mediante l’azione del campo magnetico;

• Della cartuccia filtrante che filtra meccanicamente le

impurità con granulometria fino a 800 μm;

Le dimensioni compatte che lo caratterizzano, consentono

l’installazione di TM-MAG MINI anche quando gli spazi

risultano particolarmente ridotti, anche su caldaie esistenti

(es.caldaie domestiche installate all’interno di pensili delle

cucine).

Caratterizzato dal design curato per applicazioni in ambiente

domestico.

3150

2

3

4

1

5

8

7

126 mm

1. Ritorno impianto - ingresso fluido da trattare

2. Ingresso caldaia - uscita filtro acqua trattata

3. Raccordo diritto con girello. Attacco G 3/4” per la

connessione alla caldaia.

4. Corpo principale in ottone.

5. Valvola a sfera di intercettazione integrata al filtro:

consente di isolare il defangatore dal sistema per eseguire

la pulizia periodica, svuotando unicamente l’acqua

contenuta nella tazza porta-cartuccia filtrante.

6. Cartuccia filtrante 800 μm.

7. Magnete sfilabile in neodimio 12.000 Gauss

8. Tazza porta-cartuccia filtrante.

6

CARATTERISTICHE TECNICHE

• Grado di filtrazione: 800 μm

• Materiale corpo: Ottone CW617N/ PA6.6 30% F.V.

• Temperatura massima di esercizio: 90°C

315 0039

3/4”

1/10

TM-MAG MINI Filtro

defangatore magnetico

compatto sotto-caldaia

63

1

0

2

m

m
