03

A FILTRI DEFANGATORI MAGNETICI

FILTRO ORIENTABILE “TM-MAG PLUS”

GAMMA DI PRODUZIONE

Codice

Tipo

Prezzo €

Conf.

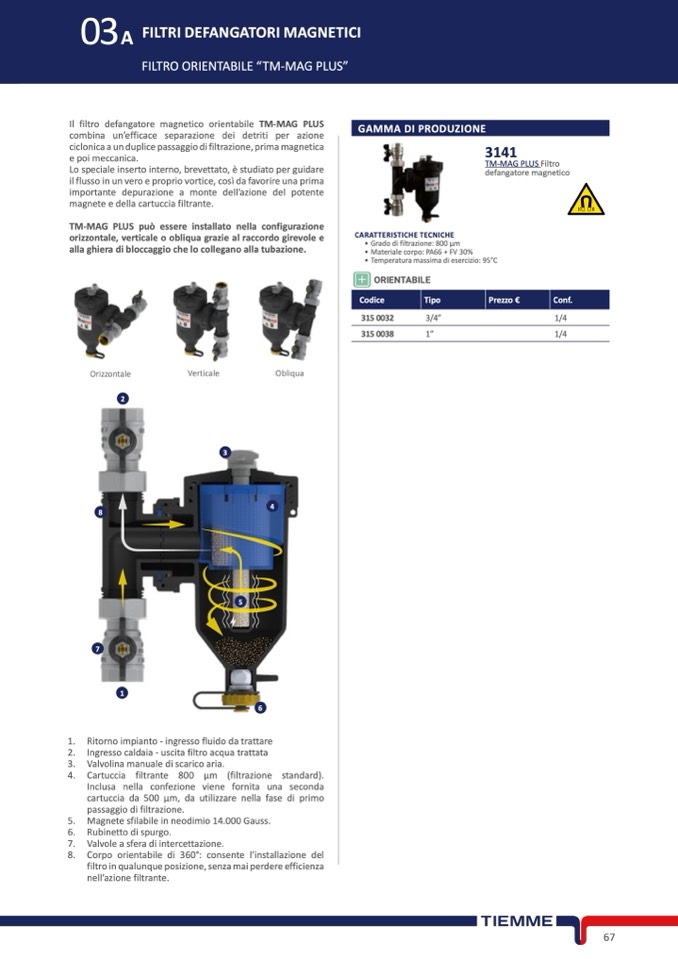

Il filtro defangatore magnetico orientabile TM-MAG PLUS

combina un’efficace separazione dei detriti per azione

ciclonica a un duplice passaggio di filtrazione, prima magnetica

e poi meccanica.

Lo speciale inserto interno, brevettato, è studiato per guidare

il flusso in un vero e proprio vortice, così da favorire una prima

importante depurazione a monte dell’azione del potente

magnete e della cartuccia filtrante.

TM-MAG PLUS può essere installato nella configurazione

orizzontale, verticale o obliqua grazie al raccordo girevole e

alla ghiera di bloccaggio che lo collegano alla tubazione.

3141

2

8

7

1

3

5

6

4

TM-MAG PLUS Filtro

defangatore magnetico

CARATTERISTICHE TECNICHE

• Grado di filtrazione: 800 μm

• Materiale corpo: PA66 + FV 30%

• Temperatura massima di esercizio: 95°C

ORIENTABILE

315 0032

3/4”

1/4

315 0038

1”

1/4

Orizzontale

Verticale

Obliqua

1. Ritorno impianto - ingresso fluido da trattare

2. Ingresso caldaia - uscita filtro acqua trattata

3. Valvolina manuale di scarico aria.

4. Cartuccia filtrante 800 μm (filtrazione standard).

Inclusa nella confezione viene fornita una seconda

cartuccia da 500 μm, da utilizzare nella fase di primo

passaggio di filtrazione.

5. Magnete sfilabile in neodimio 14.000 Gauss.

6. Rubinetto di spurgo.

7. Valvole a sfera di intercettazione.

8. Corpo orientabile di 360°: consente l’installazione del

filtro in qualunque posizione, senza mai perdere efficienza

nell’azione filtrante.

67
