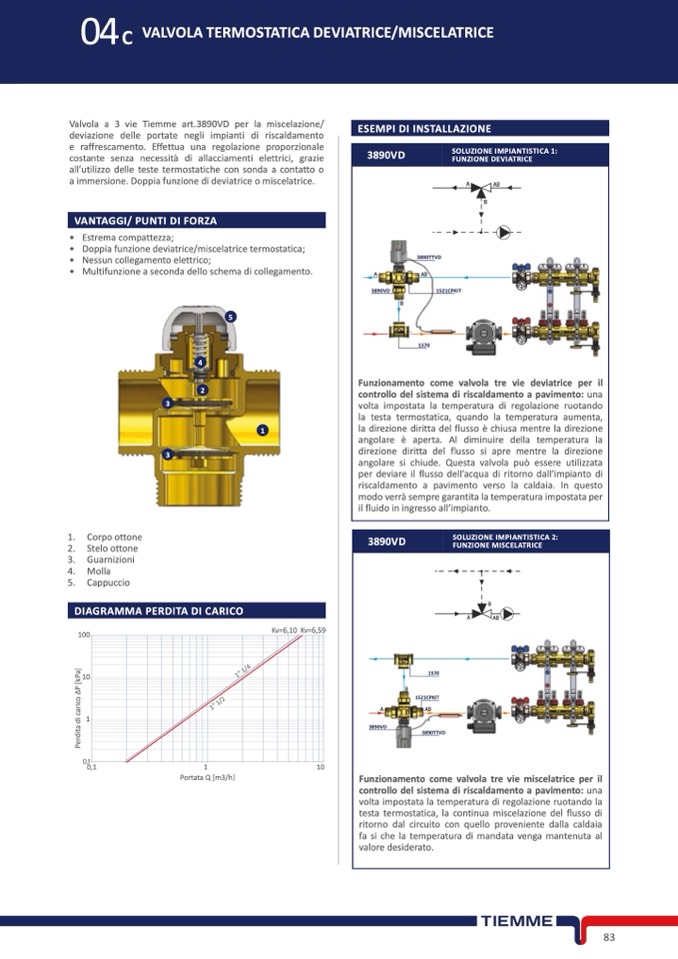

04
C VALVOLATERMOSTATICADEVIATRICE/MISCELATRICE
VANTAGGI/ PUNTI DI FORZA
ESEMPI DI INSTALLAZIONE
3890VD
SOLUZIONE IMPIANTISTICA 1:
FUNZIONE DEVIATRICE
3890VD
3890TTVD
1521CPKIT
1570
Funzionamento come valvola tre vie deviatrice per il
controllo del sistema di riscaldamento a pavimento: una
volta impostata la temperatura di regolazione ruotando
la testa termostatica, quando la temperatura aumenta,
la direzione diritta del flusso è chiusa mentre la direzione
angolare è aperta. Al diminuire della temperatura la
direzione diritta del flusso si apre mentre la direzione
angolare si chiude. Questa valvola può essere utilizzata
per deviare il flusso dell’acqua di ritorno dall’impianto di
riscaldamento a pavimento verso la caldaia. In questo
modo verrà sempre garantita la temperatura impostata per
il fluido in ingresso all’impianto.
3890VD
SOLUZIONE IMPIANTISTICA 2:
FUNZIONE MISCELATRICE
3890VD
1570
1521CPKIT
3890TTVD
Funzionamento come valvola tre vie miscelatrice per il
controllo del sistema di riscaldamento a pavimento: una
volta impostata la temperatura di regolazione ruotando la
testa termostatica, la continua miscelazione del flusso di
ritorno dal circuito con quello proveniente dalla caldaia
fa si che la temperatura di mandata venga mantenuta al
valore desiderato.
DIAGRAMMA PERDITA DI CARICO
1" 1/4
1" 1/2
Valvola a 3 vie Tiemme art.3890VD per la miscelazione/
deviazione delle portate negli impianti di riscaldamento
e raffrescamento. Effettua una regolazione proporzionale
costante senza necessità di allacciamenti elettrici, grazie
all’utilizzo delle teste termostatiche con sonda a contatto o
a immersione. Doppia funzione di deviatrice o miscelatrice.
•
•
•
•
Estrema compattezza;
Doppia funzione deviatrice/miscelatrice termostatica;
Nessun collegamento elettrico;
Multifunzione a seconda dello schema di collegamento.
1.
2.
3.
4.
5.
Corpo ottone
Stelo ottone
Guarnizioni
Molla
Cappuccio
100
10
1
0,1
5
4
2
3
3
1
0,1
1
10
Portata Q [m3/h�
Kv=6,10 Kv=6,59
83
P
e
r
d
i
t
a
d
i
c
a
r
i
c
o
Δ
P
[
k
P
a
]
