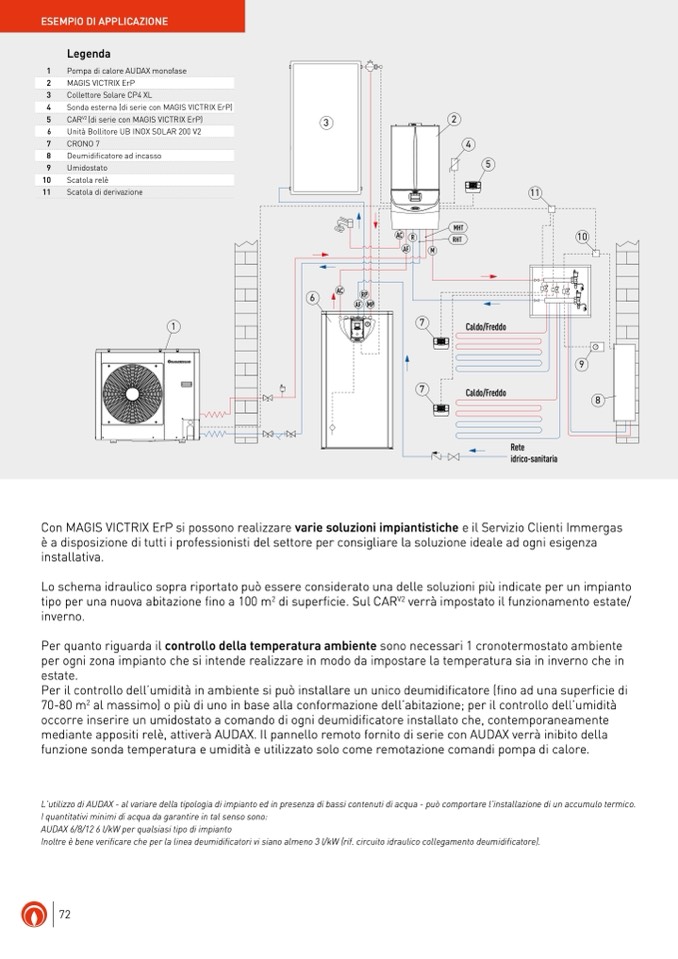

ESEMPIO DI APPLICAZIONE

Legenda

1

Pompa di calore AUDAX monofase

2

MAGIS VICTRIX ErP

3

Collettore Solare CP4 XL

4

Sonda esterna (di serie con MAGIS VICTRIX ErP)

5

CAR

V2

(di serie con MAGIS VICTRIX ErP)

6

Unità Bollitore UB INOX SOLAR 200 V2

7

CRONO 7

8

Deumidificatore ad incasso

9

Umidostato

3

2

MHT

RHT

10

Scatola relè

11

Scatola di derivazione

1

11

6

RP

AC

AF MP

Con MAGIS VICTRIX ErP si possono realizzare varie soluzioni impiantistiche e il Servizio Clienti Immergas

è a disposizione di tutti i professionisti del settore per consigliare la soluzione ideale ad ogni esigenza

installativa.

Lo schema idraulico sopra riportato può essere considerato una delle soluzioni più indicate per un impianto

tipo per una nuova abitazione fino a 100 m

2

di superficie. Sul CAR

V2

verrà impostato il funzionamento estate/

inverno.

Per quanto riguarda il controllo della temperatura ambiente sono necessari 1 cronotermostato ambiente

per ogni zona impianto che si intende realizzare in modo da impostare la temperatura sia in inverno che in

estate.

Per il controllo dell’umidità in ambiente si può installare un unico deumidificatore (fino ad una superficie di

70-80 m

2

al massimo) o più di uno in base alla conformazione dell’abitazione; per il controllo dell’umidità

occorre inserire un umidostato a comando di ogni deumidificatore installato che, contemporaneamente

mediante appositi relè, attiver

à AUDAX. Il pannello remoto fornito di serie con AUDAX verr

à inibito della

funzione sonda temperatura e umidità e utilizzato solo come remotazione comandi pompa di calore.

L’utilizzo di AUDAX - al variare della tipologia di impianto ed in presenza di bassi contenuti di acqua - può comportare l’installazione di un accumulo termico.

I quantitativi minimi di acqua da garantire in tal senso sono:

AUDAX 6/8/12 6 l/kW per qualsiasi tipo di impianto

Inoltre è bene verificare che per la linea deumidificatori vi siano almeno 3 l/kW (rif. circuito idraulico collegamento deumidificatore).

72

AC R

AF

7

M

10

9

8

7

Caldo/Freddo

Caldo/Freddo

4

5

Rete

idrico-sanitaria
