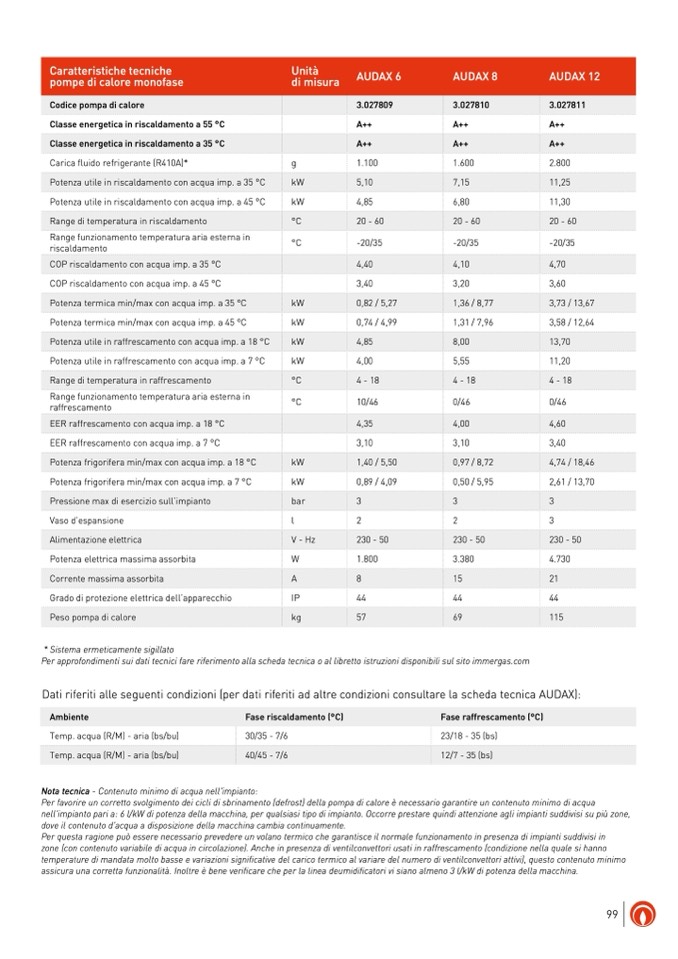

Caratteristiche tecniche

Unità

pompe di calore monofase

di misura

AUDAX 6

AUDAX 8

AUDAX 12

Codice pompa di calore

3.027809

3.027810

3.027811

Classe energetica in riscaldamento a 55 °C

A++

A++

A++

Classe energetica in riscaldamento a 35 °C

A++

A++

A++

Carica fluido refrigerante (R410A)*

g

1.100

1.600

2.800

Potenza utile in riscaldamento con acqua imp. a 35 °C

kW

5,10

7,15

11,25

Potenza utile in riscaldamento con acqua imp. a 45 °C

kW

4,85

6,80

11,30

Range di temperatura in riscaldamento

°C

20 - 60

20 - 60

20 - 60

Range funzionamento temperatura aria esterna in

riscaldamento

°C

-20/35

-20/35

-20/35

COP riscaldamento con acqua imp. a 35 °C

4,40

4,10

4,70

COP riscaldamento con acqua imp. a 45 °C

3,40

3,20

3,60

Potenza termica min/max con acqua imp. a 35 °C

kW

0,82 / 5,27

1,36 / 8,77

3,73 / 13,67

Potenza termica min/max con acqua imp. a 45 °C

kW

0,74 / 4,99

1,31 / 7,96

3,58 / 12,64

Potenza utile in raffrescamento con acqua imp. a 18 °C

kW

4,85

8,00

13,70

Potenza utile in raffrescamento con acqua imp. a 7 °C

kW

4,00

5,55

11,20

Range di temperatura in raffrescamento

°C

4 - 18

4 - 18

4 - 18

Range funzionamento temperatura aria esterna in

raffrescamento

°C

10/46

0/46

0/46

EER raffrescamento con acqua imp. a 18 °C

4,35

4,00

4,60

EER raffrescamento con acqua imp. a 7 °C

3,10

3,10

3,40

Potenza frigorifera min/max con acqua imp. a 18 °C

kW

1,40 / 5,50

0,97 / 8,72

4,74 / 18,46

Potenza frigorifera min/max con acqua imp. a 7 °C

kW

0,89 / 4,09

0,50 / 5,95

2,61 / 13,70

Pressione max di esercizio sull’impianto

bar

3

3

3

Vaso d’espansione

l

2

2

3

Alimentazione elettrica

V - Hz

230 - 50

230 - 50

230 - 50

Potenza elettrica massima assorbita

W

1.800

3.380

4.730

Corrente massima assorbita

A

8

15

21

Grado di protezione elettrica dell’apparecchio

IP

44

44

44

Peso pompa di calore

kg

57

69

115

* Sistema ermeticamente sigillato

Per approfondimenti sui dati tecnici fare riferimento alla scheda tecnica o al libretto istruzioni disponibili sul sito immergas.com

Dati riferiti alle seguenti condizioni (per dati riferiti ad altre condizioni consultare la scheda tecnica AUDAX):

Nota tecnica - Contenuto minimo di acqua nell'impianto:

Per favorire un corretto svolgimento dei cicli di sbrinamento (defrost) della pompa di calore è necessario garantire un contenuto minimo di acqua

nell'impianto pari a: 6 l/kW di potenza della macchina, per qualsiasi tipo di impianto. Occorre prestare quindi attenzione agli impianti suddivisi su più zone,

dove il contenuto d'acqua a disposizione della macchina cambia continuamente.

Per questa ragione può essere necessario prevedere un volano termico che garantisce il normale funzionamento in presenza di impianti suddivisi in

zone (con contenuto variabile di acqua in circolazione). Anche in presenza di ventilconvettori usati in raffrescamento (condizione nella quale si hanno

temperature di mandata molto basse e variazioni significative del carico termico al variare del numero di ventilconvettori attivi), questo contenuto minimo

assicura una corretta funzionalità. Inoltre è bene verificare che per la linea deumidificatori vi siano almeno 3 l/kW di potenza della macchina.

Ambiente

Fase riscaldamento (°C)

Fase raffrescamento (°C)

Temp. acqua (R/M) - aria (bs/bu)

30/35 - 7/6

23/18 - 35 (bs)

Temp. acqua (R/M) - aria (bs/bu)

40/45 - 7/6

12/7 - 35 (bs)
