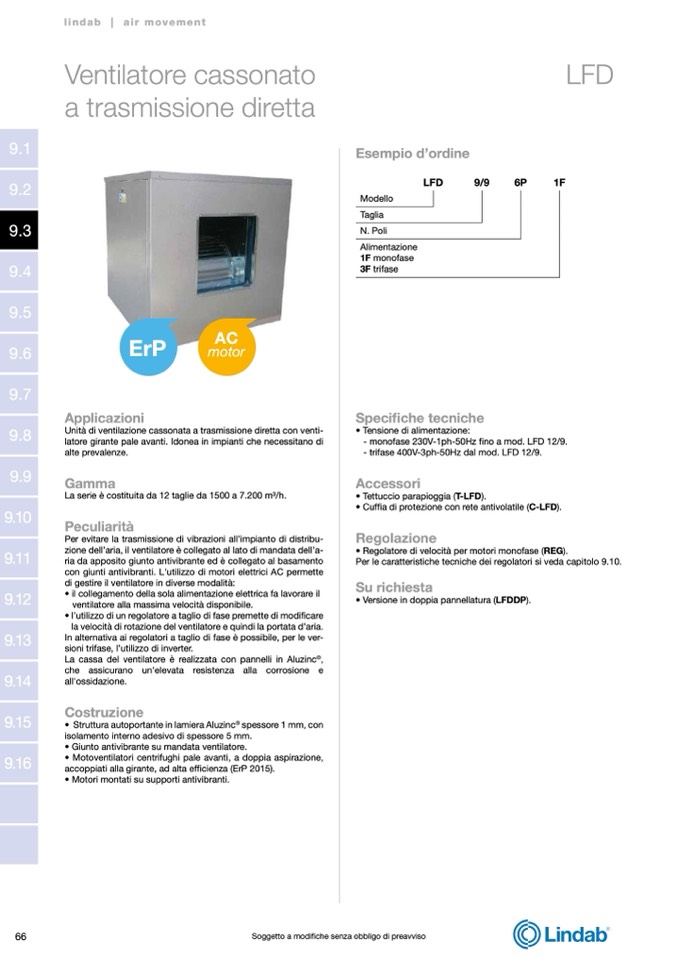

lindab | air movement

Ventilatore cassonato

a trasmissione diretta

AC

ErP

motor

Applicazioni

Unità di ventilazione cassonata a trasmissione diretta con venti-

latore girante pale avanti. Idonea in impianti che necessitano di

alte prevalenze.

Gamma

La serie è costituita da 12 taglie da 1500 a 7.200 m3/h.

Peculiarità

Per evitare la trasmissione di vibrazioni all’impianto di distribu-

zione dell’aria, il ventilatore è collegato al lato di mandata dell’a-

ria da apposito giunto antivibrante ed è collegato al basamento

con giunti antivibranti. L'utilizzo di motori elettrici AC permette

di gestire il ventilatore in diverse modalità:

• il collegamento della sola alimentazione elettrica fa lavorare il

ventilatore alla massima velocità disponibile.

• l’utilizzo di un regolatore a taglio di fase premette di modificare

la velocità di rotazione del ventilatore e quindi la portata d’aria.

In alternativa ai regolatori a taglio di fase è possibile, per le ver-

sioni trifase, l’utilizzo di inverter.

La cassa del ventilatore è realizzata con pannelli in Aluzinc

®

,

che assicurano un'elevata resistenza alla corrosione e

all'ossidazione.

Costruzione

• Struttura autoportante in lamiera Aluzinc

®

spessore 1 mm, con

isolamento interno adesivo di spessore 5 mm.

• Giunto antivibrante su mandata ventilatore.

• Motoventilatori centrifughi pale avanti, a doppia aspirazione,

accoppiati alla girante, ad alta efficienza (ErP 2015).

• Motori montati su supporti antivibranti.

LFD

Esempio d’ordine

LFD

9/9

6P

1F

Modello

Taglia

N. Poli

Alimentazione

1F monofase

3F trifase

Specifiche tecniche

• Tensione di alimentazione:

- monofase 230V-1ph-50Hz fino a mod. LFD 12/9.

- trifase 400V-3ph-50Hz dal mod. LFD 12/9.

Accessori

• Tettuccio parapioggia (T-LFD).

• Cuffia di protezione con rete antivolatile (C-LFD).

Regolazione

• Regolatore di velocità per motori monofase (REG).

Per le caratteristiche tecniche dei regolatori si veda capitolo 9.10.

Su richiesta

• Versione in doppia pannellatura (LFDDP).

66
