lindab | air movement

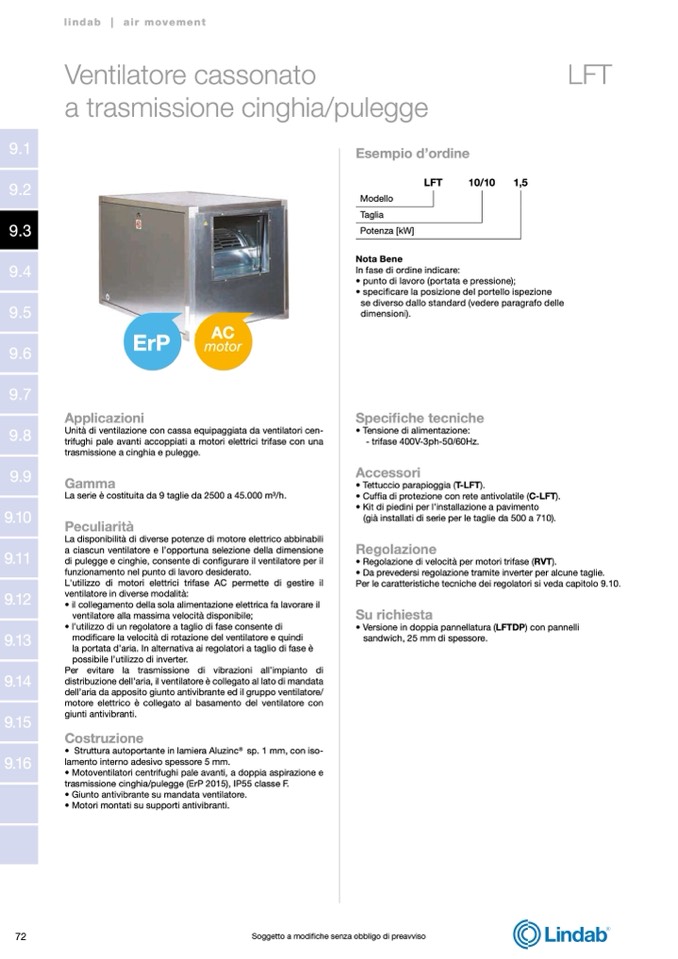

Ventilatore cassonato

a trasmissione cinghia/pulegge

LFT

Esempio d’ordine

LFT

10/10

1,5

Modello

Taglia

Potenza [kW]

Nota Bene

AC

ErP

motor

Applicazioni

Unità di ventilazione con cassa equipaggiata da ventilatori cen-

trifughi pale avanti accoppiati a motori elettrici trifase con una

trasmissione a cinghia e pulegge.

Gamma

La serie è costituita da 9 taglie da 2500 a 45.000 m3/h.

Peculiarità

La disponibilità di diverse potenze di motore elettrico abbinabili

a ciascun ventilatore e l’opportuna selezione della dimensione

di pulegge e cinghie, consente di configurare il ventilatore per il

funzionamento nel punto di lavoro desiderato.

L'utilizzo di motori elettrici trifase AC permette di gestire il

ventilatore in diverse modalità:

• il collegamento della sola alimentazione elettrica fa lavorare il

ventilatore alla massima velocità disponibile;

• l’utilizzo di un regolatore a taglio di fase consente di

modificare la velocità di rotazione del ventilatore e quindi

la portata d’aria. In alternativa ai regolatori a taglio di fase è

possibile l’utilizzo di inverter.

Per evitare la trasmissione di vibrazioni all’impianto di

distribuzione dell’aria, il ventilatore è collegato al lato di mandata

dell’aria da apposito giunto antivibrante ed il gruppo ventilatore/

motore elettrico è collegato al basamento del ventilatore con

giunti antivibranti.

Costruzione

• Struttura autoportante in lamiera Aluzinc

®

sp. 1 mm, con iso-

lamento interno adesivo spessore 5 mm.

• Motoventilatori centrifughi pale avanti, a doppia aspirazione e

trasmissione cinghia/pulegge (ErP 2015), IP55 classe F.

• Giunto antivibrante su mandata ventilatore.

• Motori montati su supporti antivibranti.

In fase di ordine indicare:

• punto di lavoro (portata e pressione);

• specificare la posizione del portello ispezione

se diverso dallo standard (vedere paragrafo delle

dimensioni).

Specifiche tecniche

• Tensione di alimentazione:

- trifase 400V-3ph-50/60Hz.

Accessori

• Tettuccio parapioggia (T-LFT).

• Cuffia di protezione con rete antivolatile (C-LFT).

• Kit di piedini per l’installazione a pavimento

(già installati di serie per le taglie da 500 a 710).

Regolazione

• Regolazione di velocità per motori trifase (RVT).

• Da prevedersi regolazione tramite inverter per alcune taglie.

Per le caratteristiche tecniche dei regolatori si veda capitolo 9.10.

Su richiesta

• Versione in doppia pannellatura (LFTDP) con pannelli

sandwich, 25 mm di spessore.

72

Soggetto a modifiche senza obbligo di preavviso
