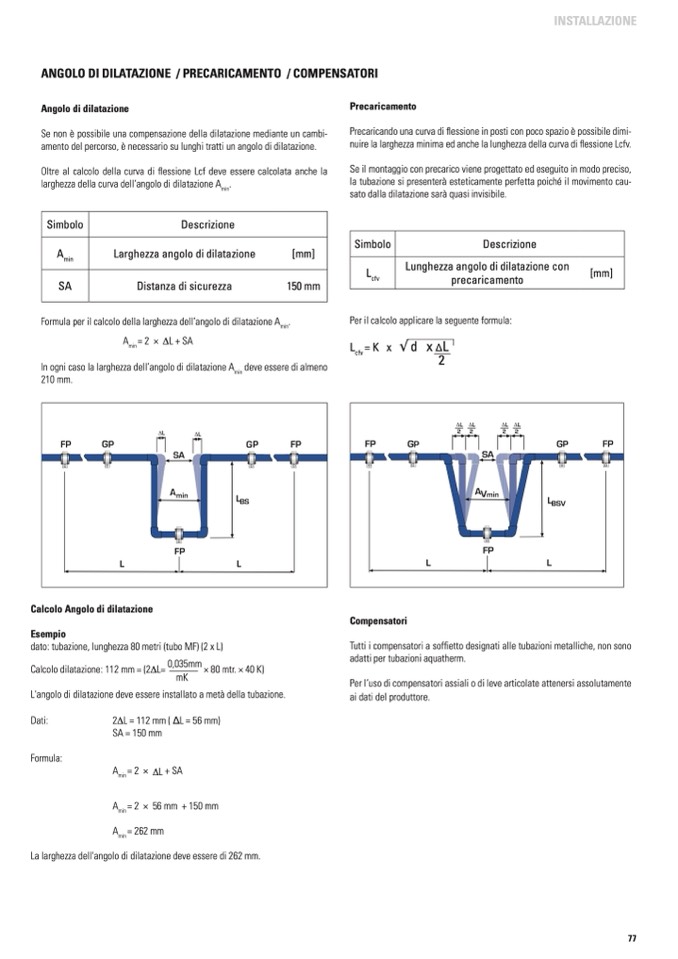

ANGOLO DI DILATAZIONE / PRECARICAMENTO / COMPENSATORI
Angolo di dilatazione
Se non è possibile una compensazione della dilatazione mediante un cambi-
amento del percorso, è necessario su lunghi tratti un angolo di dilatazione.
Oltre al calcolo della curva di flessione Lcf deve essere calcolata anche la
larghezza della curva dell’angolo di dilatazione A
min
.
Precaricamento
Precaricando una curva di flessione in posti con poco spazio è possibile dimi-
nuire la larghezza minima ed anche la lunghezza della curva di flessione Lcfv.
Se il montaggio con precarico viene progettato ed eseguito in modo preciso,
la tubazione si presenterà esteticamente perfetta poiché il movimento cau-
sato dalla dilatazione sarà quasi invisibile.
Simbolo
A
min
SA
Descrizione
Larghezza angolo di dilatazione
Distanza di sicurezza
[mm]
150 mm
Simbolo
L
cfv
Descrizione
Lunghezza angolo di dilatazione con
[mm]
precaricamento
Formula per il calcolo della larghezza dell’angolo di dilatazione A
min
.
A
min
= 2 × ∆L + SA
In ogni caso la larghezza dell’angolo di dilatazione A
min
deve essere di almeno
210 mm.
Per il calcolo applicare la seguente formula:
Calcolo Angolo di dilatazione
Esempio
dato: tubazione, lunghezza 80 metri (tubo MF) (2 x L)
Calcolo dilatazione: 112 mm = (2∆L=
0,035mm
× 80 mtr. × 40 K)
mK
L'angolo di dilatazione deve essere installato a metà della tubazione.
Compensatori
Dati:
Formula:
2∆L = 112 mm (ΔΔL = 56 mm)
SA = 150 mm
A
min
= 2 × ∆L + SA
A
min
= 2 × 56 mm + 150 mm
A
min
= 262 mm
La larghezza dell'angolo di dilatazione deve essere di 262 mm.
L
cfv
= K x
√ d
x ΔL
2
Tutti i compensatori a soffietto designati alle tubazioni metalliche, non sono
adatti per tubazioni aquatherm.
Per l’uso di compensatori assiali o di leve articolate attenersi assolutamente
ai dati del produttore.
