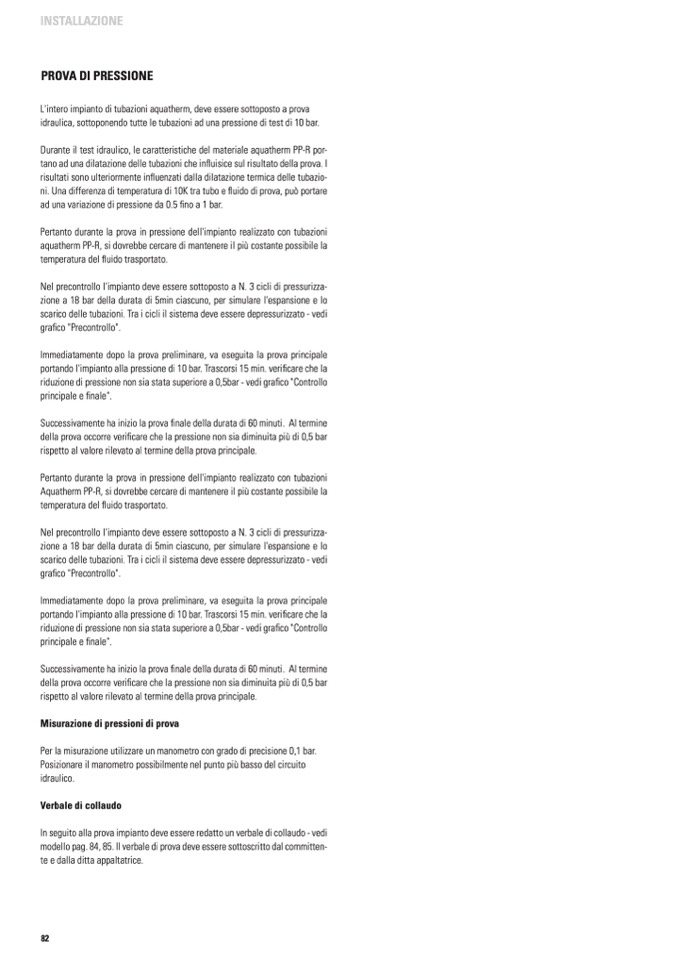

PROVA DI PRESSIONE

L'intero impianto di tubazioni aquatherm, deve essere sottoposto a prova

idraulica, sottoponendo tutte le tubazioni ad una pressione di test di 10 bar.

Durante il test idraulico, le caratteristiche del materiale aquatherm PP-R por-

tano ad una dilatazione delle tubazioni che influisice sul risultato della prova. I

risultati sono ulteriormente influenzati dalla dilatazione termica delle tubazio-

ni. Una differenza di temperatura di 10K tra tubo e fluido di prova, può portare

ad una variazione di pressione da 0.5 fino a 1 bar.

Pertanto durante la prova in pressione dell'impianto realizzato con tubazioni

aquatherm PP-R, si dovrebbe cercare di mantenere il più costante possibile la

temperatura del fluido trasportato.

Nel precontrollo l'impianto deve essere sottoposto a N. 3 cicli di pressurizza-

zione a 18 bar della durata di 5min ciascuno, per simulare l'espansione e lo

scarico delle tubazioni. Tra i cicli il sistema deve essere depressurizzato - vedi

grafico "Precontrollo".

Immediatamente dopo la prova preliminare, va eseguita la prova principale

portando l'impianto alla pressione di 10 bar. Trascorsi 15 min. verificare che la

riduzione di pressione non sia stata superiore a 0,5bar - vedi grafico "Controllo

principale e finale".

Successivamente ha inizio la prova finale della durata di 60 minuti. Al termine

della prova occorre verificare che la pressione non sia diminuita più di 0,5 bar

rispetto al valore rilevato al termine della prova principale.

Pertanto durante la prova in pressione dell'impianto realizzato con tubazioni

Aquatherm PP-R, si dovrebbe cercare di mantenere il più costante possibile la

temperatura del fluido trasportato.

Nel precontrollo l'impianto deve essere sottoposto a N. 3 cicli di pressurizza-

zione a 18 bar della durata di 5min ciascuno, per simulare l'espansione e lo

scarico delle tubazioni. Tra i cicli il sistema deve essere depressurizzato - vedi

grafico "Precontrollo".

Immediatamente dopo la prova preliminare, va eseguita la prova principale

portando l'impianto alla pressione di 10 bar. Trascorsi 15 min. verificare che la

riduzione di pressione non sia stata superiore a 0,5bar - vedi grafico "Controllo

principale e finale".

Successivamente ha inizio la prova finale della durata di 60 minuti. Al termine

della prova occorre verificare che la pressione non sia diminuita più di 0,5 bar

rispetto al valore rilevato al termine della prova principale.

Misurazione di pressioni di prova

Per la misurazione utilizzare un manometro con grado di precisione 0,1 bar.

Posizionare il manometro possibilmente nel punto più basso del circuito

idraulico.

Verbale di collaudo

In seguito alla prova impianto deve essere redatto un verbale di collaudo - vedi

modello pag. 84, 85. Il verbale di prova deve essere sottoscritto dal committen-

te e dalla ditta appaltatrice.

82
