PROGETTAZIONE

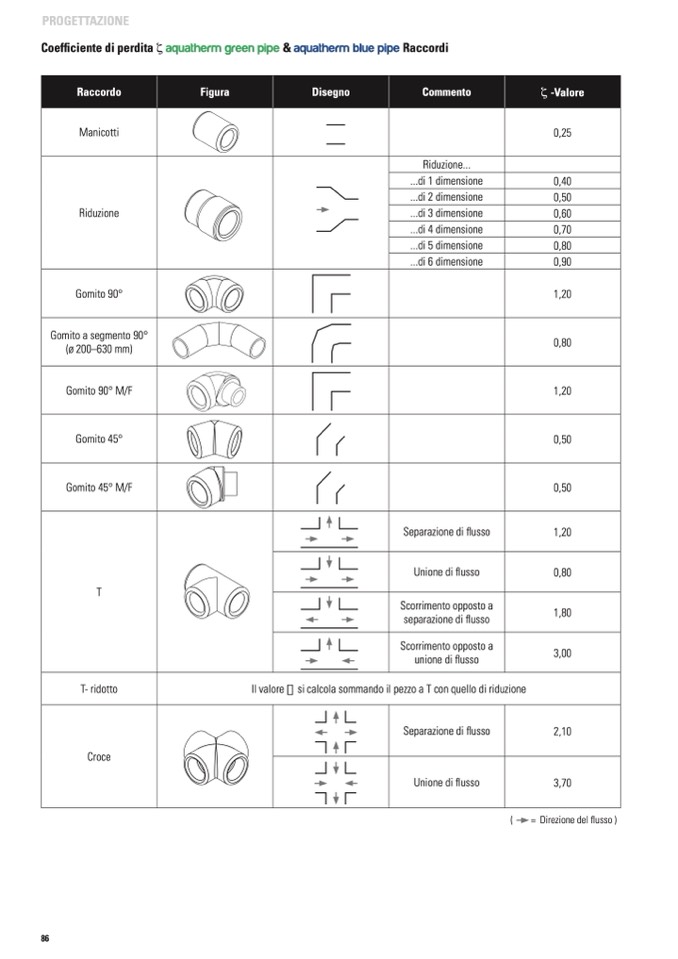

Coefficiente di perdita ζ aquatherm green pipe & aquatherm blue pipe Raccordi

rtikelliste 2015

eite 21

Art.N

Artik

Seite

Art

Seit

Art.N. 13710

Artik

Seite

. 12506

elliste 2015

Raccordo

23 Manicotti

Figura

Disegno

Commento

ζ -Valore

0,25

Riduzione...

...di 1 dimensione

0,40

...di 2 dimensione

0,50

.N. 13106

ikelliste 2015

e 24

Riduzione

...di 3 dimensione

0,60

...di 4 dimensione

0,70

...di 5 dimensione

0,80

...di 6 dimensione

0,90

Gomito 90°

1,20

32

z1 z1

elliste 2015

Gomito a segmento 90°

(ø 200–630 mm)

0,80

Gomito 90° M/F

1,20

Gomito 45°

0,50

Gomito 45° M/F

0,50

Separazione di flusso

1,20

T

Unione di flusso

0,80

Scorrimento opposto a

separazione di flusso

1,80

Scorrimento opposto a

unione di flusso

3,00

T- ridotto

Il valore D si calcola sommando il pezzo a T con quello di riduzione

Croce

Separazione di flusso

2,10

Unione di flusso

3,70

(

= Direzione del flusso )
