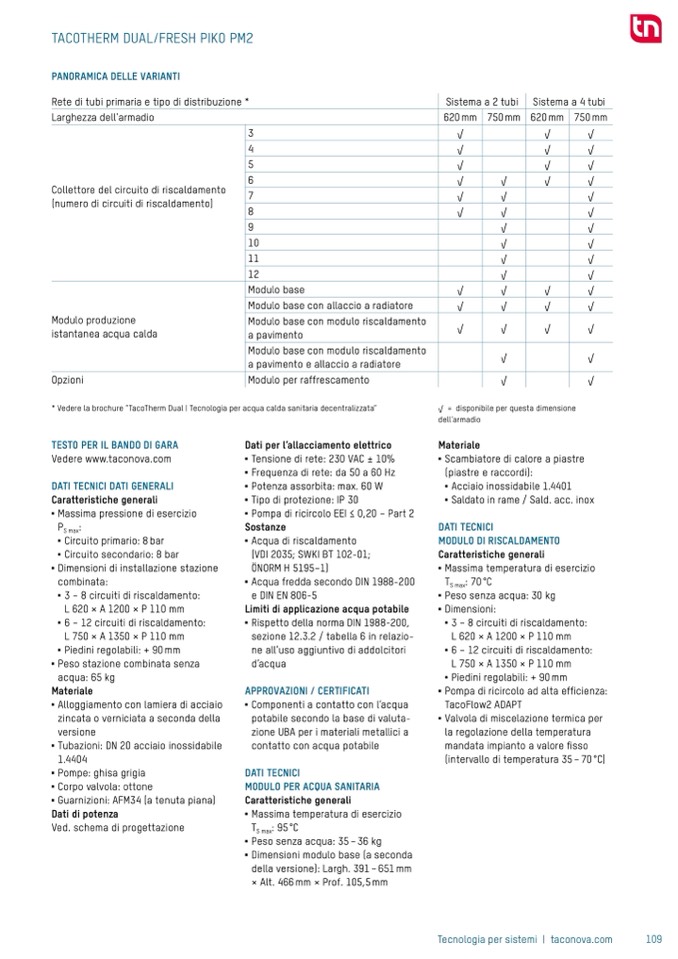

TACOTHERM DUAL/FRESH PIKO PM2

PANORAMICA DELLE VARIANTI

Rete di tubi primaria e tipo di distribuzione *

Sistema a 2 tubi Sistema a 4 tubi

Larghezza dell'armadio

Collettore del circuito di riscaldamento

(numero di circuiti di riscaldamento)

Modulo produzione

istantanea acqua calda

Opzioni

* Vedere la brochure ”TacoTherm Dual | Tecnologia per acqua calda sanitaria decentralizzata”

TESTO PER IL BANDO DI GARA

Vedere www.taconova.com

DATI TECNICI DATI GENERALI

Caratteristiche generali

■

Massima pressione di esercizio

P

S max

:

■

Circuito primario: 8 bar

■

Circuito secondario: 8 bar

■

Dimensioni di installazione stazione

combinata:

■

3 – 8 circuiti di riscaldamento:

L620×A1200×P110mm

■

6 – 12 circuiti di riscaldamento:

L750×A1350×P110mm

■

Piedini regolabili: + 90 mm

■

Peso stazione combinata senza

acqua: 65 kg

Materiale

■

Alloggiamento con lamiera di acciaio

zincata o verniciata a seconda della

versione

■

Tubazioni: DN 20 acciaio inossidabile

1.4404

■

Pompe: ghisa grigia

■

Corpo valvola: ottone

■

Guarnizioni: AFM34 (a tenuta piana)

Dati di potenza

Ved. schema di progettazione

Dati per l‘allacciamento elettrico

■

Tensione di rete: 230 VAC ± 10%

■

Frequenza di rete: da 50 a 60 Hz

■

Potenza assorbita: max. 60 W

■

Tipo di protezione: IP 30

■

Pompa di ricircolo EEI ≤ 0,20 – Part 2

Sostanze

■

Acqua di riscaldamento

(VDI 2035; SWKI BT 102-01;

ÖNORM H 5195–1)

■

Acqua fredda secondo DIN 1988-200

e DIN EN 806-5

Limiti di applicazione acqua potabile

■

Rispetto della norma DIN 1988-200,

sezione 12.3.2 / tabella 6 in relazio-

ne all’uso aggiuntivo di addolcitori

d’acqua

APPROVAZIONI / CERTIFICATI

DATI TECNICI

MODULO DI RISCALDAMENTO

Caratteristiche generali

■

■

Componenti a contatto con l’acqua

potabile secondo la base di valuta-

zione UBA per i materiali metallici a

contatto con acqua potabile

■

3 – 8 circuiti di riscaldamento:

L620×A1200×P110mm

■

6 – 12 circuiti di riscaldamento:

L750×A1350×P110mm

■

Piedini regolabili: + 90 mm

Pompa di ricircolo ad alta ef

ficienza:

TacoFlow2 ADAPT

Valvola di miscelazione termica per

la regolazione della temperatura

mandata impianto a valore fisso

(intervallo di temperatura 35 – 70 °C)

620 mm 750 mm 620 mm 750 mm

3

√

√

√

4

√

√

√

5

√

√

√

6

√

√

√

√

7

√

√

√

8

√

√

√

9

√

√

10

11

12

Modulo base

Modulo base con allaccio a radiatore

√

√

√

√

√

√

√

√

√

√

√

√

√

√

√

√

√

√

√ = disponibile per questa dimensione

dell'armadio

Materiale

■

Scambiatore di calore a piastre

(piastre e raccordi):

■

Acciaio inossidabile 1.4401

■

Saldato in rame / Sald. acc. inox

■

■

■

■

Modulo per raffrescamento

DATI TECNICI

MODULO PER ACQUA SANITARIA

Caratteristiche generali

■

Massima temperatura di esercizio

T

S max

: 95 °C

■

Peso senza acqua: 35 – 36 kg

■

Dimensioni modulo base (a seconda

della versione): Largh. 391 – 651 mm

× Alt. 466 mm × Prof. 105,5 mm

Massima temperatura di esercizio

T

S max

: 70 °C

Peso senza acqua: 30 kg

Dimensioni:
