TACOTHERM DUAL PIKO PM2

112

taconova.com | Tecnologia per sistemi

5

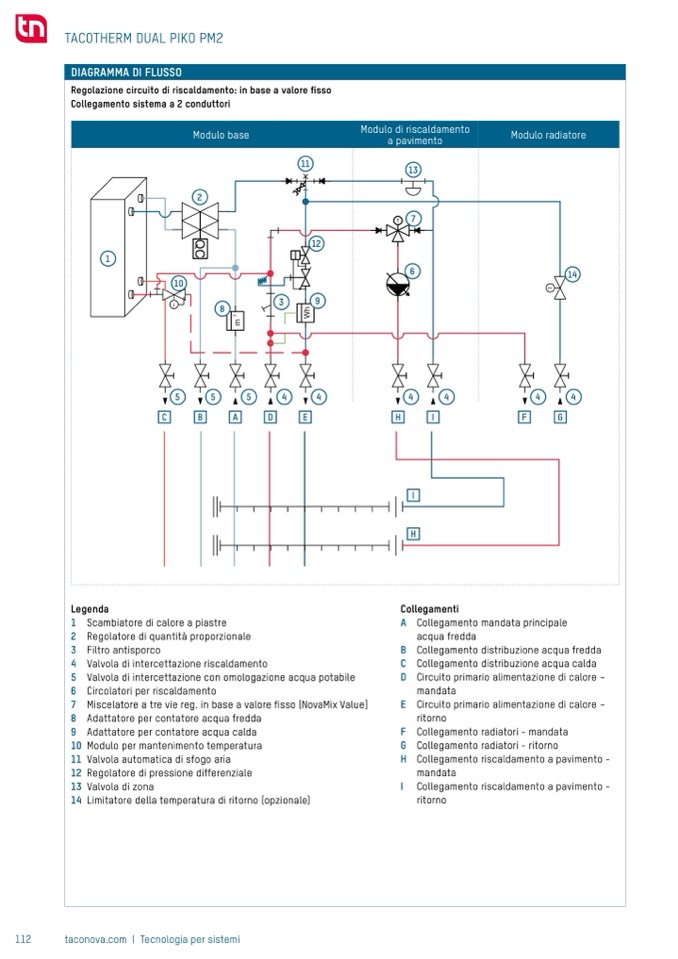

DIAGRAMMA DI FLUSSO

Regolazione circuito di riscaldamento: in base a valore

fisso

Collegamento sistema a 2 conduttori

Modulo base

Modulo di riscaldamento

a pavimento

Modulo radiatore

1

10

2

8

11

12

3

9

7

6

14

5

5

5

4

4

4

4

4

4

C

B

A

D

E

H

I

F

G

I

H

13

Legenda

Collegamenti

1 Scambiatore di calore a piastre

2 Regolatore di quantità proporzionale

3 Filtro antisporco

4 Valvola di intercettazione riscaldamento

5 Valvola di intercettazione con omologazione acqua potabile

6 Circolatori per riscaldamento

7 Miscelatore a tre vie reg. in base a valore fisso (NovaMix Value]

8 Adattatore per contatore acqua fredda

9 Adattatore per contatore acqua calda

10 Modulo per mantenimento temperatura

11 Valvola automatica di sfogo aria

12 Regolatore di pressione differenziale

13 Valvola di zona

14 Limitatore della temperatura di ritorno (opzionale)

A Collegamento mandata principale

acqua fredda

B Collegamento distribuzione acqua fredda

C Collegamento distribuzione acqua calda

D Circuito primario alimentazione di calore –

mandata

E Circuito primario alimentazione di calore –

ritorno

F Collegamento radiatori - mandata

G Collegamento radiatori - ritorno

H Collegamento riscaldamento a pavimento -

mandata

I Collegamento riscaldamento a pavimento -

ritorno
