TACOTHERM DUAL/FRESH PIKO SMART HYBRID
Tecnologia per sistemi | taconova.com
131

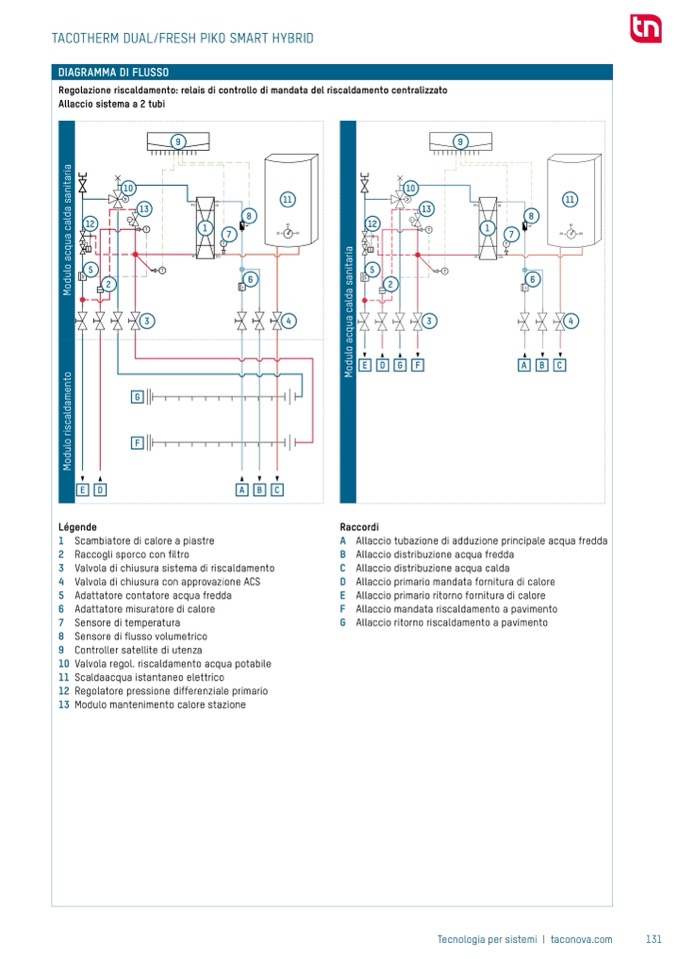

DIAGRAMMA DI FLUSSO
Regolazione riscaldamento: relais di controllo di mandata del riscaldamento centralizzato
Allaccio sistema a 2 tubi
L
égende
Raccordi
1 Scambiatore di calore a piastre
2 Raccogli sporco con
filtro
3 Valvola di chiusura sistema di riscaldamento
4 Valvola di chiusura con approvazione ACS
5 Adattatore contatore acqua fredda
6 Adattatore misuratore di calore
7 Sensore di temperatura
8 Sensore di flusso volumetrico
9 Controller satellite di utenza
10 Valvola regol. riscaldamento acqua potabile
11 Scaldaacqua istantaneo elettrico
12 Regolatore pressione differenziale primario
13 Modulo mantenimento calore stazione
65
358.3
65 65
165.5
A Allaccio tubazione di adduzione principale acqua fredda
B Allaccio distribuzione acqua fredda
C Allaccio distribuzione acqua calda
D Allaccio primario mandata fornitura di calore
E Allaccio primario ritorno fornitura di calore
F Allaccio mandata riscaldamento a pavimento
G Allaccio ritorno riscaldamento a pavimento
