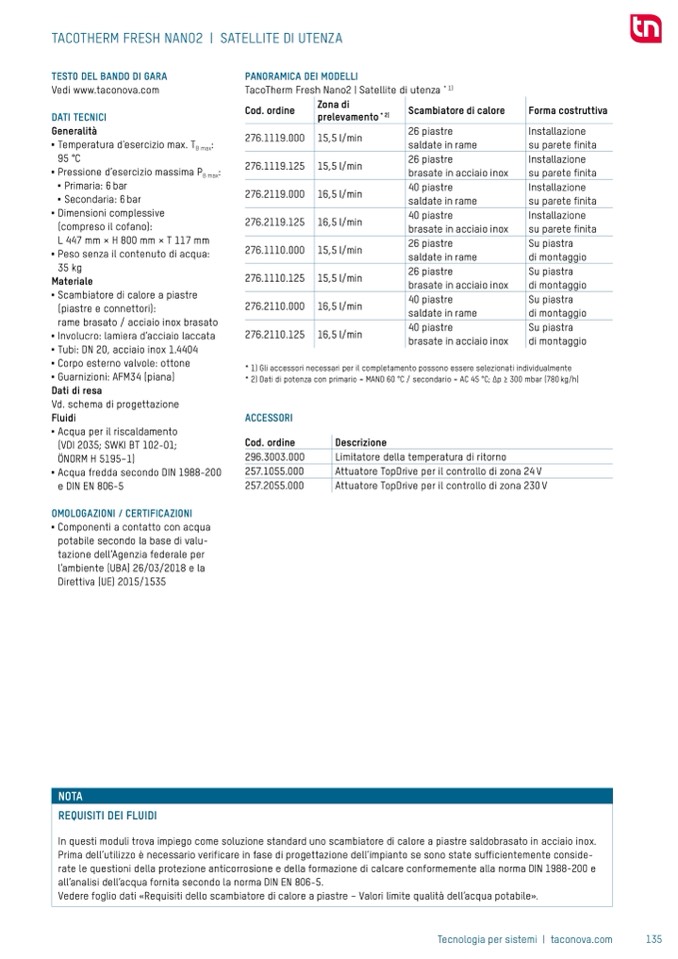

TACOTHERM FRESH NANO2 | SATELLITE DI UTENZA
TESTO DEL BANDO DI GARA
Vedi www.taconova.com
DATI TECNICI
Generalità
■
Temperatura d’esercizio max. T
B max
:
95 °C
■
Pressione d’esercizio massima P
B max
:
■
Primaria: 6 bar
■
Secondaria: 6 bar
■
Dimensioni complessive
(compreso il cofano):
L 447 mm × H 800 mm × T 117 mm
■
Peso senza il contenuto di acqua:
35 kg
Materiale
■
Scambiatore di calore a piastre
(piastre e connettori):
rame brasato / acciaio inox brasato
■
Involucro: lamiera d’acciaio laccata
■
Tubi: DN 20, acciaio inox 1.4404
■
Corpo esterno valvole: ottone
■
Guarnizioni: AFM34 (piana)
Dati di resa
Vd. schema di progettazione
Fluidi
■
Acqua per il riscaldamento
(VDI 2035; SWKI BT 102-01;
ÖNORM H 5195–1)
■
Acqua fredda secondo DIN 1988-200
e DIN EN 806-5
OMOLOGAZIONI / CERTIFICAZIONI
■
Componenti a contatto con acqua
potabile secondo la base di valu-
tazione dell’Agenzia federale per
l’ambiente (UBA) 26/03/2018 e la
Direttiva (UE) 2015/1535
PANORAMICA DEI MODELLI
TacoTherm Fresh Nano2 | Satellite di utenza
* 1)
Cod. ordine
276.1119.000
276.1119.125
276.2119.000
276.2119.125
276.1110.000
276.1110.125
276.2110.000
276.2110.125
Zona di
prelevamento
* 2)
15,5 l/min
15,5 l/min
16,5 l/min
16,5 l/min
15,5 l/min
15,5 l/min
16,5 l/min
16,5 l/min
Scambiatore di calore
Forma costruttiva
Installazione
su parete finita
Installazione
su parete finita
Installazione
su parete finita
Installazione
su parete finita
Su piastra
di montaggio
Su piastra
di montaggio
Su piastra
di montaggio
Su piastra
di montaggio
ACCESSORI
Cod. ordine
296.3003.000
257.1055.000
257.2055.000
Descrizione
Limitatore della temperatura di ritorno
Attuatore TopDrive per il controllo di zona 24 V
Attuatore TopDrive per il controllo di zona 230 V
26 piastre
saldate in
26 piastre
brasate in
40 piastre
saldate in
40 piastre
brasate in
26 piastre
saldate in
26 piastre
brasate in
40 piastre
saldate in
40 piastre
brasate in
rame
acciaio inox
rame
acciaio inox
rame
acciaio inox
rame
acciaio inox
* 1) Gli accessori necessari per il completamento possono essere selezionati individualmente
* 2) Dati di potenza con primario = MAND 60 °C / secondario = AC 45 °C; ∆p ≥ 300 mbar (780 kg/h)
Tecnologia per sistemi | taconova.com
135
T
e
c
n
o
l
o
g
i
a
p
e
r
s
i
s
t
e
m
i
NOTA
REQUISITI DEI FLUIDI
In questi moduli trova impiego come soluzione standard uno scambiatore di calore a piastre saldobrasato in acciaio inox.
Prima dell’utilizzo
è necessario verificare in fase di progettazione dell’impianto se sono state sufficientemente conside-
rate le questioni della protezione anticorrosione e della formazione di calcare conformemente alla norma DIN 1988-200 e
all’analisi dell’acqua fornita secondo la norma DIN EN 806-5.
Vedere foglio dati «Requisiti dello scambiatore di calore a piastre – Valori limite qualità dell’acqua potabile».
