TACOTHERM FRESH NANO2 | SATELLITE DI UTENZA
Tecnologia per sistemi | taconova.com
137

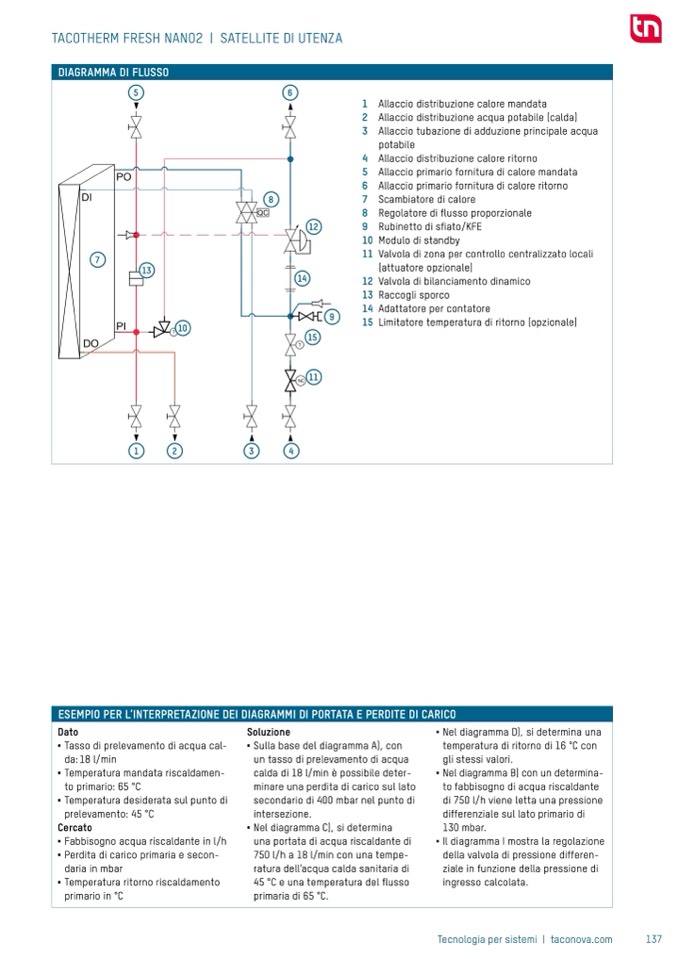

DIAGRAMMA DI FLUSSO
5
6
1 Allaccio distribuzione calore mandata
2 Allaccio distribuzione acqua potabile (calda)
3 Allaccio tubazione di adduzione principale acqua
potabile
4 Allaccio distribuzione calore ritorno
5 Allaccio primario fornitura di calore mandata
6 Allaccio primario fornitura di calore ritorno
7 Scambiatore di calore
8 Regolatore di
flusso proporzionale
9 Rubinetto di s
fiato/KFE
10 Modulo di standby
11 Valvola di zona per controllo centralizzato locali
(attuatore opzionale)
12 Valvola di bilanciamento dinamico
13 Raccogli sporco
14 Adattatore per contatore
15 Limitatore temperatura di ritorno (opzionale)
8
12
7
13
10
14
9
15
11
1
2
3
4
T
e
c
n
o
l
o
g
i
a
p
e
r
s
i
s
t
e
m
i
ESEMPIO PER L’INTERPRETAZIONE DEI DIAGRAMMI DI PORTATA E PERDITE DI CARICO
Dato
■
Tasso di prelevamento di acqua cal-
da: 18 l/min
■
Temperatura mandata riscaldamen-
to primario: 65 °C
■
Temperatura desiderata sul punto di
prelevamento: 45 °C
Cercato
■
Fabbisogno acqua riscaldante in l/h
■
Perdita di carico primaria e secon-
daria in mbar
■
Temperatura ritorno riscaldamento
primario in °C
Soluzione
■
Sulla base del diagramma A), con
un tasso di prelevamento di acqua
calda di 18 l/min è possibile deter-
minare una perdita di carico sul lato
secondario di 400 mbar nel punto di
intersezione.
■
Nel diagramma C), si determina
una portata di acqua riscaldante di
750 l/h a 18 l/min con una tempe-
ratura dell’acqua calda sanitaria di
45 °C e una temperatura del flusso
primaria di 65 °C.
■
Nel diagramma D), si determina una
temperatura di ritorno di 16 °C con
gli stessi valori.
■
Nel diagramma B) con un determina-
to fabbisogno di acqua riscaldante
di 750 l/h viene letta una pressione
differenziale sul lato primario di
130 mbar.
■
Il diagramma I mostra la regolazione
della valvola di pressione differen-
ziale in funzione della pressione di
ingresso calcolata.
