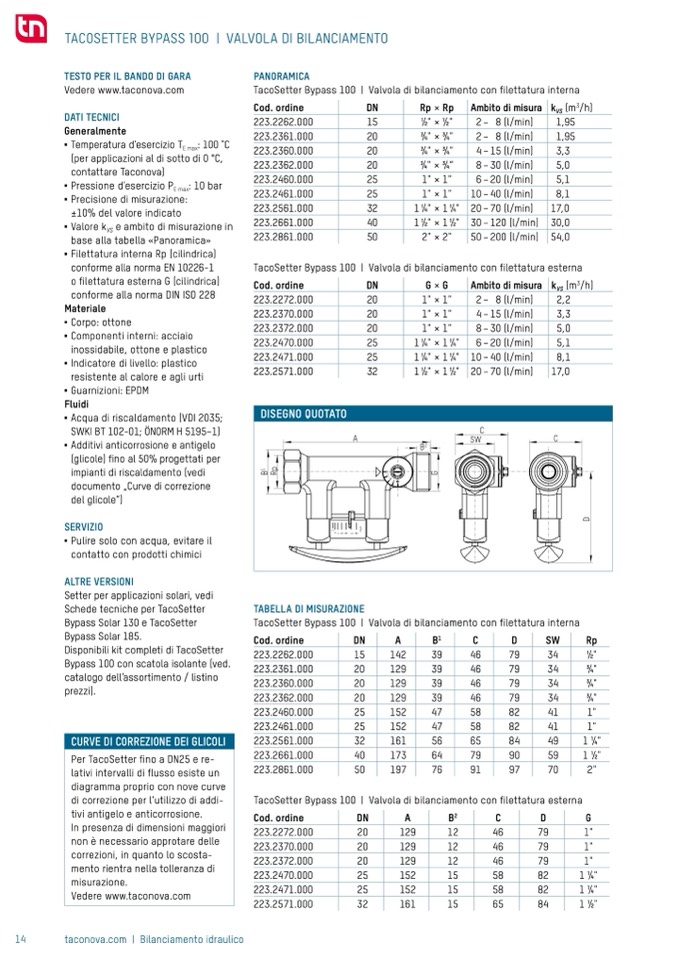

TACOSETTER BYPASS 100 | VALVOLA DI BILANCIAMENTO
TESTO PER IL BANDO DI GARA
Vedere www.taconova.com
DATI TECNICI
Generalmente
■
Temperatura d’esercizio T
E max
: 100 ̊C
(per applicazioni al di sotto di 0 °C,
contattare Taconova)
PANORAMICA
TacoSetter Bypass 100 | Valvola di
bilanciamento con filettatura interna
■
Pressione d’esercizio P
E max
: 10 bar
■
Precisione di misurazione:
±10% del valore indicato
■
Valore k
VS
e ambito di misurazione
base alla tabella «Panoramica»
■
Filettatura interna Rp (cilindrica)
conforme alla norma EN 10226-1
o
filettatura esterna G (cilindrica)
conforme alla norma DIN ISO 228
Materiale
■
Corpo: ottone
■
Componenti interni: acciaio
inossidabile, ottone e plastico
■
Indicatore di livello: plastico
resistente al calore e agli urti
■
Guarnizioni: EPDM
Fluidi
■
Acqua di riscaldamento (VDI 2035;
SWKI BT 102-01;
ÖNORM H 5195–1)
■
Additivi anticorrosione e antigelo
(glicole)
fino al 50% progettati per
impianti di riscaldamento (vedi
documento „Curve di correzione
del glicole“)
SERVIZIO
■
Pulire solo con acqua, evitare il
contatto con prodotti chimici
ALTRE VERSIONI
Setter per applicazioni solari, vedi
Schede tecniche per TacoSetter
Bypass Solar 130 e TacoSetter
Bypass Solar 185.
in
DN
15
20
20
20
25
25
32
40
Rp × Rp
1⁄2" × 1⁄2"
3⁄4" × 3⁄4"
3⁄4" × 3⁄4"
3⁄4" ×
3⁄4“
1" × 1"
1" × 1"
11⁄4" × 11⁄4"
1
1⁄2" × 1
1⁄2"
Ambito di misura
2– 8 (l/min)
2– 8 (l/min)
4– 15 (l/min)
8– 30 (l/min)
6– 20 (l/min)
10– 40 (l/min)
20– 70 (l/min)
30– 120 (l/min)
k
VS
(m
3
/h)
1,95
1,95
3,3
5,0
5,1
8,1
17,0
30,0
Disponibili kit completi di TacoSetter
Bypass 100 con scatola isolante (ved.
catalogo dell’assortimento / listino
prezzi).
DN
A
15
142
20
129
20
129
20
129
25
152
25
152
32
161
40
173
39
46
39
46
39
46
39
46
47
58
47
58
56
65
64
79
76
91
79
79
79
79
82
82
84
90
97
34
1⁄2"
34
3⁄4"
34
3⁄4"
34
3⁄4"
41
1"
41
1"
49
1 1⁄4"
59
1 1⁄2"
70
2"
14
taconova.com | Bilanciamento idraulico
Cod. ordine
223.2262.000
223.2361.000
223.2360.000
223.2362.000
223.2460.000
223.2461.000
223.2561.000
223.2661.000
223.2861.000
TacoSetter Bypass 100 | Valvola di
Cod. ordine
223.2272.000
223.2370.000
223.2372.000
223.2470.000
223.2471.000
223.2571.000
DN
20
20
20
25
25
32
G × G
1" × 1"
1" × 1"
1" × 1"
Ambito di misura
2 – 8 (l/min)
4 – 15 (l/min)
8 – 30 (l/min)
k
VS
(m
3
/h)
2,2
3,3
5,0
5,1
8,1
17,0
TABELLA DI MISURAZIONE
TacoSetter Bypass 100 | Valvola di
bilanciamento con filettatura interna
B
1
C
D
SW
Rp
Cod. ordine
223.2262.000
223.2361.000
223.2360.000
223.2362.000
223.2460.000
223.2461.000
223.2561.000
223.2661.000
223.2861.000
TacoSetter Bypass 100 |
Cod.ordine
DN
A
223.2272.000
223.2370.000
223.2372.000
223.2470.000
223.2471.000
223.2571.000
20
129
20
129
20
129
25
152
25
152
32
161
12
46
79
12
46
79
12
46
79
15
58
82
15
58
82
15
65
84
1"
1"
1"
1 1⁄4"
1 1⁄4"
1
1⁄2"
50
2" × 2"
bilanciamento con filettatura esterna
50
197
Valvola di
bilanciamento con filettatura esterna
B
2
C
D
G
50– 200 (l/min)
54,0
11⁄4"×11⁄4" 6– 20 (l/min)
11⁄4"×11⁄4" 10– 40 (l/min)
11⁄2"×11⁄2" 20– 70 (l/min)
B
i
l
a
n
c
i
a
m
e
n
t
o
i
d
r
a
u
l
i
c
o
DISEGNO QUOTATO
A
C
C
SW
D
C
B
A
B
2
B
1
R
p
G
D
l
/
m
i
n
8
7
6
5
4
3
2
CURVE DI CORREZIONE DEI GLICOLI
Per TacoSetter
fino a DN25 e re-
lativi intervalli di
flusso esiste un
diagramma proprio con nove curve
di correzione per l‘utilizzo di addi-
tivi antigelo e anticorrosione.
In presenza di dimensioni maggiori
non è necessario approtare delle
correzioni, in quanto lo scosta-
mento rientra nella tolleranza di
misurazione.
Vedere www.taconova.com
