SCHEMA PRODOTTO

10

261.5261.5

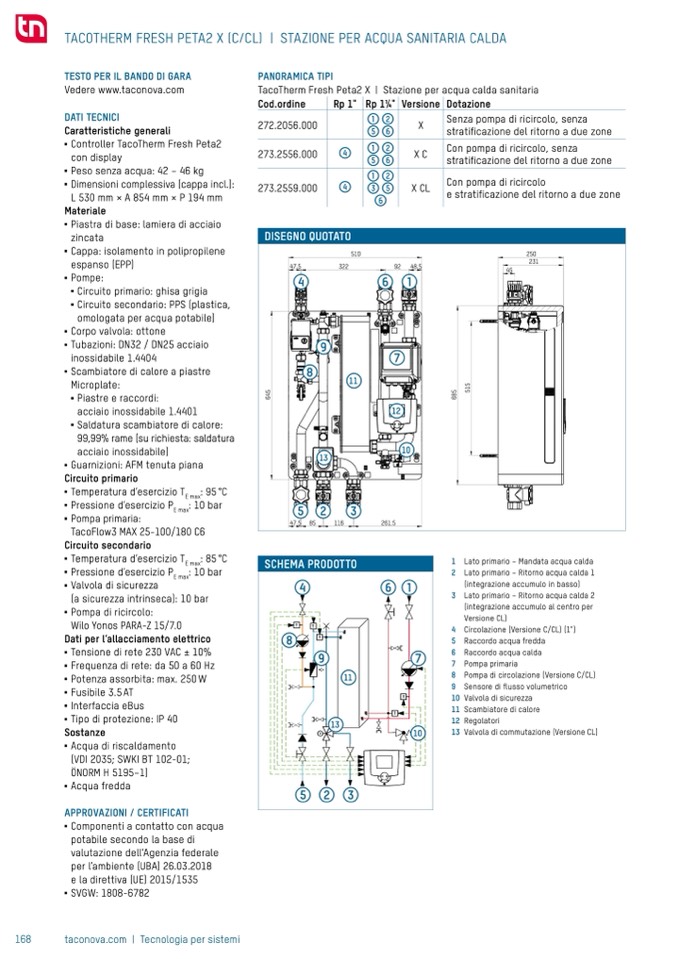

TACOTHERM FRESH PETA2 X (C/CL) | STAZIONE PER ACQUA SANITARIA CALDA

TESTO PER IL BANDO DI GARA

Vedere www.taconova.com

DATI TECNICI

Caratteristiche generali

■

Controller TacoTherm Fresh Peta2

con display

■

Peso senza acqua: 42 – 46 kg

■

Dimensioni complessiva (cappa incl.):

L 530 mm × A 854 mm × P 194 mm

Materiale

■

Piastra di base: lamiera di acciaio

zincata

■

Cappa: isolamento in polipropilene

espanso(EPP)

■

Pompe:

■

Circuito primario: ghisa grigia

■

Circuito secondario: PPS (plastica,

omologata per acqua potabile)

■

Corpo valvola: ottone

■

Tubazioni: DN32 / DN25 acciaio

inossidabile 1.4404

■

Scambiatore di calore a piastre

Microplate:

■

Piastre e raccordi:

acciaio inossidabile 1.4401

■

Saldatura scambiatore di calore:

99,99% rame (su richiesta: saldatura

acciaio inossidabile)

■

Guarnizioni: AFM tenuta piana

Circuito primario

■

Temperatura d’esercizio T

E max

: 95 °C

■

Pressione d’esercizio P

E max

: 10 bar

■

Pompa primaria:

TacoFlow3 MAX 25­100/180 C6

Circuito secondario

■

Temperatura d’esercizio T

E max

: 85 °C

■

Pressione d’esercizio P

E max

: 10 bar

■

Valvola di sicurezza

(a sicurezza intrinseca): 10 bar

■

Pompa di ricircolo:

Wilo Yonos PARA­Z 15/7.0

Dati per l‘allacciamento elettrico

■

Tensione di rete 230 VAC ± 10%

■

Frequenza di rete: da 50 a 60 Hz

■

Potenza assorbita: max. 250 W

■

Fusibile 3.5 AT

■

Interfaccia eBus

■

Tipo di protezione: IP 40

Sostanze

■

Acqua di riscaldamento

(VDI 2035; SWKI BT 102­01;

ÖNORM H 5195–1)

■

Acqua fredda

APPROVAZIONI / CERTIFICATI

■

Componenti a contatto con acqua

potabile secondo la base di

valutazione dell’Agenzia federale

per l’ambiente (UBA) 26.03.2018

e la direttiva (UE) 2015/1535

■

SVGW: 1808­6782

PANORAMICA TIPI

TacoTherm Fresh Peta2 X | Stazione per acqua calda sanitaria

Cod.ordine

Rp 1" Rp 1

1⁄4" Versione Dotazione

168

taconova.com | Tecnologia per sistemi

272.2056.000

1 2

X

5 6

1 2

273.2556.000

4

5 6

XC

12

273.2559.000

4

3 5

X CL

6

Senza pompa di ricircolo, senza

strati

ficazione del ritorno a due zone

Con pompa di ricircolo, senza

strati

ficazione del ritorno a due zone

Con pompa di ricircolo

e stratificazione del ritorno a due zone

250 250

231 231

45 45

DISEGNO QUOTATO

510 510

47.547.5

322322

92 9248.548.5

4

6

1

9

7

8

11

5

1

5

1

4

6

4

6

8

6

8

6

5

5

5

5

5

5

12

8

4

6

1

1 Lato primario – Mandata acqua calda

2 Lato primario – Ritorno acqua calda 1

(integrazione accumulo in basso)

3 Lato primario – Ritorno acqua calda 2

(integrazione accumulo al centro per

Versione CL)

4 Circolazione (Versione C/CL) (1")

5 Raccordo acqua fredda

7

6

Raccordo acqua calda

7 Pompa primaria

8 Pompa di circolazione (Versione C/CL)

9 Sensore di

flusso volumetrico

10 Valvola di sicurezza

11 Scambiatore di calore

12 Regolatori

10

13

Valvola di commutazione (Versione CL)

T

9

13

11

T

W

P

5

2

3

T
