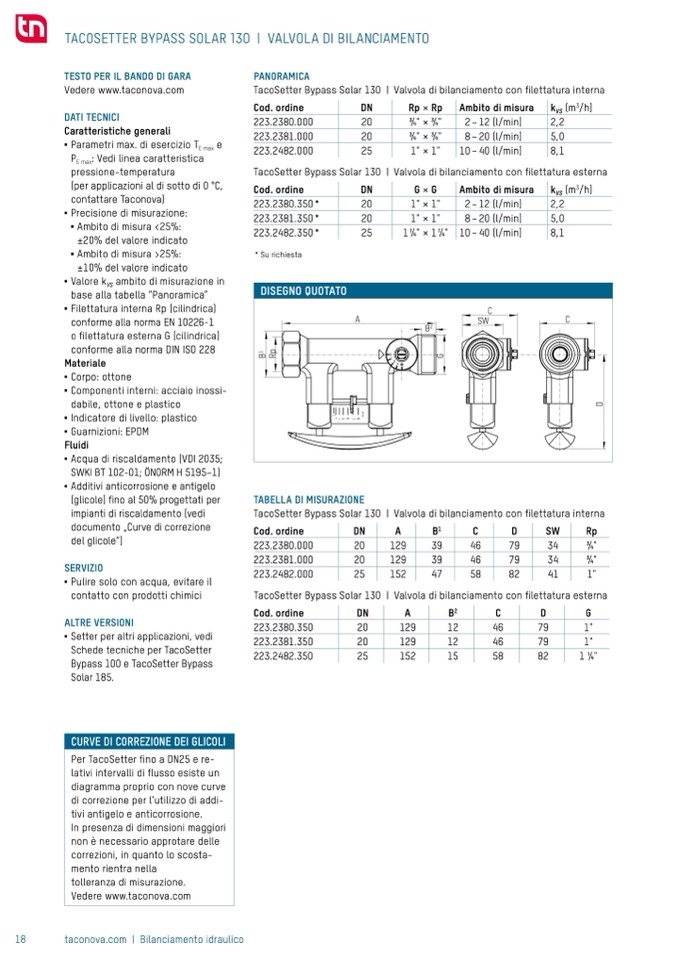

TACOSETTER BYPASS SOLAR 130 | VALVOLA DI BILANCIAMENTO
TESTO PER IL BANDO DI GARA
Vedere www.taconova.com
DATI TECNICI
Caratteristiche generali
■
Parametri max. di esercizio T
E max
e
P
E max
: Vedi linea caratteristica
pressione-temperatura
(per applicazioni al di sotto di 0 °C,
contattare Taconova)
■
Precisione di misurazione:
■
Ambito di misura <25%:
±20% del valore indicato
■
Ambito di misura >25%:
±10% del valore indicato
■
Valore k
VS
ambito di misurazione in
base alla tabella “Panoramica”
■
Filettatura interna Rp (cilindrica)
conforme alla norma EN 10226-1
o
filettatura esterna G (cilindrica)
conforme alla norma DIN ISO 228
Materiale
■
Corpo: ottone
■
Componenti interni: acciaio inossi-
dabile, ottone e plastico
■
Indicatore di livello: plastico
■
Guarnizioni: EPDM
Fluidi
■
Acqua di riscaldamento (VDI 2035;
SWKI BT 102-01;
ÖNORM H 5195–1)
■
Additivi anticorrosione e antigelo
(glicole)
fino al 50% progettati per
impianti di riscaldamento (vedi
documento „Curve di correzione
del glicole“)
SERVIZIO
■
Pulire solo con acqua, evitare il
contatto con prodotti chimici
ALTRE VERSIONI
■
Setter per altri applicazioni, vedi
Schede tecniche per TacoSetter
Bypass 100 e TacoSetter Bypass
Solar 185.
PANORAMICA
TacoSetter Bypass Solar 130 | Valvola di bilanciamento con filettatura interna
18
taconova.com | Bilanciamento idraulico
Cod. ordine
223.2380.000
223.2381.000
DN
Rp × Rp
20
3⁄4" × 3⁄4"
20
3⁄4" × 3⁄4"
Ambito di misura
2–12 (l/min)
8–20 (l/min)
k
VS
(m
3
/h)
2,2
5,0
Cod. ordine
223.2380.350 *
223.2381.350 *
223.2482.350 *
* Su richiesta
Ambito di misura
k
VS
(m
3
/h)
2,2
5,0
8,1
TABELLA DI MISURAZIONE
25
1" × 1"
DN
G × G
20
1" × 1"
20
1" × 1"
25
1
1⁄4" × 1 1⁄4"
8,1
223.2482.000
TacoSetter Bypass Solar 130 | Valvola di bilanciamento con filettatura esterna
TacoSetter Bypass Solar 130 | Valvola di bilanciamento con
filettatura interna
SW
Rp
34
3⁄4"
34
3⁄4"
41
1"
filettatura esterna
Cod. ordine
223.2380.000
223.2381.000
223.2482.000
DN
A
B
1
20
129
39
20
129
39
25
152
47
C
D
46
79
46
79
58
82
TacoSetter Bypass Solar 130 | Valvola di bilanciamento con
Cod.ordine
DN
A
B
2
C
D
G
223.2380.350
20
129
12
46
223.2381.350
20
129
12
46
223.2482.350
25
152
15
58
79
1"
79
1"
82
1
1⁄4"
10–40 (l/min)
2 – 12 (l/min)
8 – 20 (l/min)
10 – 40 (l/min)
B
i
l
a
n
c
i
a
m
e
n
t
o
i
d
r
a
u
l
i
c
o
DISEGNO QUOTATO
A
C
C
SW
D
C
B
A
R
p
B
1
G
B
2
D
l
/
m
i
n
8
7
6
5
4
3
2
CURVE DI CORREZIONE DEI GLICOLI
Per TacoSetter
fino a DN25 e re-
lativi intervalli di
flusso esiste un
diagramma proprio con nove curve
di correzione per l‘utilizzo di addi-
tivi antigelo e anticorrosione.
In presenza di dimensioni maggiori
non è necessario approtare delle
correzioni, in quanto lo scosta-
mento rientra nella
tolleranza di misurazione.
Vedere www.taconova.com
