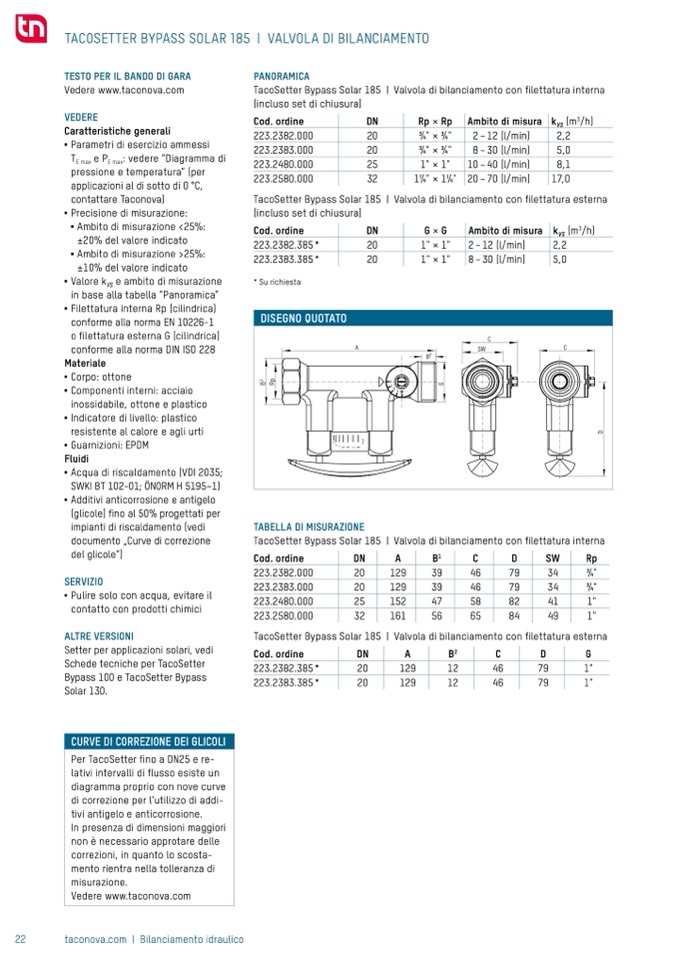

TACOSETTER BYPASS SOLAR 185 | VALVOLA DI BILANCIAMENTO
TESTO PER IL BANDO DI GARA
Vedere www.taconova.com
VEDERE
Caratteristiche generali
■
Parametri di esercizio ammessi
T
E max
e P
E max
: vedere “Diagramma di
pressione e temperatura” (per
applicazioni al di sotto di 0 °C,
contattare Taconova)
■
Precisione di misurazione:
■
Ambito di misurazione <25%:
±20% del valore indicato
■
Ambito di misurazione >25%:
±10% del valore indicato
■
Valore k
VS
e ambito di misurazione
in base alla tabella “Panoramica”
■
Filettatura interna Rp (cilindrica)
conforme alla norma EN 10226-1
o
filettatura esterna G (cilindrica)
conforme alla norma DIN ISO 228
Materiale
■
Corpo: ottone
■
Componenti interni: acciaio
inossidabile, ottone e plastico
■
Indicatore di livello: plastico
resistente al calore e agli urti
■
Guarnizioni: EPDM
Fluidi
■
Acqua di riscaldamento (VDI 2035;
SWKI BT 102-01;
ÖNORM H 5195–1)
■
Additivi anticorrosione e antigelo
(glicole)
fino al 50% progettati per
impianti di riscaldamento (vedi
documento „Curve di correzione
del glicole“)
SERVIZIO
■
Pulire solo con acqua, evitare il
contatto con prodotti chimici
ALTRE VERSIONI
Setter per applicazioni solari, vedi
Schede tecniche per TacoSetter
Bypass 100 e TacoSetter Bypass
Solar 130.
PANORAMICA
TacoSetter Bypass Solar 185 | Valvola di bilanciamento con filettatura interna
(incluso set di chiusura)
22
taconova.com | Bilanciamento idraulico
Cod. ordine
DN
223.2382.000
20
223.2383.000
20
223.2480.000
25
223.2580.000
32
Rp × Rp
3⁄4" ×
3⁄4"
3⁄4" ×
3⁄4"
1" × 1"
1
1⁄4" × 1
1⁄4"
Ambito di misura
2–12 (l/min)
8–30 (l/min)
10 – 40 (l/min)
20 – 70 (l/min)
k
VS
(m
3
/h)
2,2
5,0
8,1
17,0
TacoSetter Bypass Solar 185 | Valvola di bilanciamento con filettatura esterna
(incluso set di chiusura)
Cod. ordine
DN
223.2382.385 *
20
223.2383.385 *
20
* Su richiesta
G × G
1" × 1"
1" × 1"
Ambito di misura k
VS
(m
3
/h)
TABELLA DI MISURAZIONE
TacoSetter Bypass Solar 185 | Valvola di bilanciamento con filettatura interna
Cod. ordine
223.2382.000
223.2383.000
223.2480.000
223.2580.000
TacoSetter Bypass Solar 185 | Valvola di bilanciamento con filettatura esterna
Cod.ordine
DN
A
B
2
C
D
G
223.2382.385 *
20
129
12
46
79
1"
223.2383.385 *
20
129
12
46
79
1"
DN
A
B
1
20
129
39
20
129
39
25
152
47
C
D
SW
Rp
46
79
34
3⁄4"
46
79
34
3⁄4"
58
82
41
1"
32
161
56
65
84
49
1"
2 – 12 (l/min)
2,2
8 – 30 (l/min)
5,0
B
i
l
a
n
c
i
a
m
e
n
t
o
i
d
r
a
u
l
i
c
o
DISEGNO QUOTATO
C
A
SW
C
D
C
B
A
R
p
B
1
G
B
2
D
l
/
m
i
n
8
7
6
4
5
2
3
CURVE DI CORREZIONE DEI GLICOLI
Per TacoSetter
fino a DN25 e re-
lativi intervalli di
flusso esiste un
diagramma proprio con nove curve
di correzione per l‘utilizzo di addi-
tivi antigelo e anticorrosione.
In presenza di dimensioni maggiori
non è necessario approtare delle
correzioni, in quanto lo scosta-
mento rientra nella tolleranza di
misurazione.
Vedere www.taconova.com
