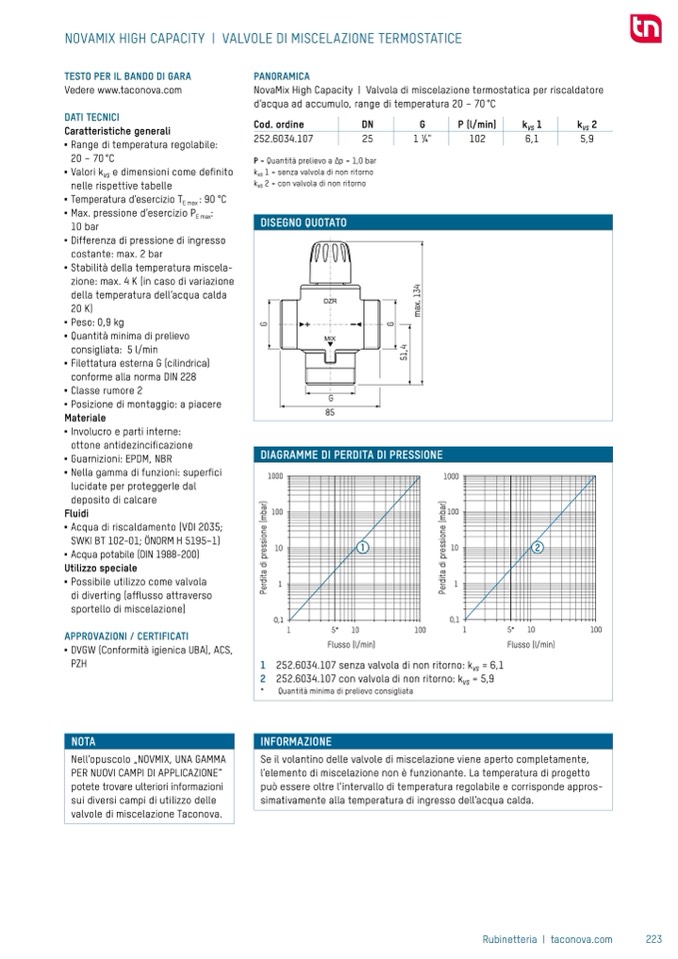

NOVAMIX HIGH CAPACITY | VALVOLE DI MISCELAZIONE TERMOSTATICE

TESTO PER IL BANDO DI GARA

Vedere www.taconova.com

DATI TECNICI

Caratteristiche generali

■

Range di temperatura regolabile:

20 – 70°C

■

Valori k

VS

e dimensioni come de

finito

nelle rispettive tabelle

■

Temperatura d’esercizio T

E max

: 90 °C

■

Max. pressione d’esercizio P

E max

:

10 bar

■

Differenza di pressione di ingresso

costante: max. 2 bar

■

Stabilit

à della temperatura miscela­

zione: max. 4 K (in caso di variazione

della temperatura dell‘acqua calda

20 K)

■

Peso: 0,9 kg

■

Quantità minima di prelievo

consigliata: 5 l/min

■

Filettatura esterna G (cilindrica)

conforme alla norma DIN 228

■

Classe rumore 2

■

Posizione di montaggio: a piacere

Materiale

■

Involucro e parti interne:

ottone antidezinci

ficazione

■

Guarnizioni: EPDM, NBR

■

Nella gamma di funzioni: super

fici

lucidate per proteggerle dal

deposito di calcare

Fluidi

■

Acqua di riscaldamento (VDI 2035;

SWKI BT 102­01; ÖNORM H 5195–1)

■

Acqua potabile (DIN 1988­200)

Utilizzo speciale

■

Possibile utilizzo come valvola

di diverting (af

flusso attraverso

sportello di miscelazione)

APPROVAZIONI / CERTIFICATI

■

DVGW (Conformit

à igienica UBA), ACS,

PZH

PANORAMICA

NovaMix High Capacity | Valvola di miscelazione termostatica per riscaldatore

d‘acqua ad accumulo, range di temperatura 20 – 70 °C

Cod. ordine

DN

252.6034.107

25

P = Quantità prelievo a Δp = 1,0 bar

k

VS

1 = senza valvola di non ritorno

k

VS

2 = con valvola di non ritorno

G

1

1⁄4"

P (l/min)

102

k

VS

1

6,1

k

VS

2

5,9

Rubinetteria | taconova.com

223

DISEGNO QUOTATO

85

m

a

x

.

1

3

4

G

G

5

1

,

4

G

DIAGRAMME DI PERDITA DI PRESSIONE

1

2

*

252.6034.107 senza valvola di non ritorno: k

VS

= 6,1

252.6034.107 con valvola di non ritorno: k

VS

= 5,9

Quantit

à minima di prelievo consigliata

10001000

10010

10 1

10001000

100100

10 10

1

11

0,1 0

1 1

5*5*1010

Flusso (l/min)

0,1 0,1

100100

1 1

5*5*1010

Flusso (l/min)

100100

2

0

0

1

1

,1

P

e

r

d

i

t

a

d

i

p

r

e

s

s

i

o

n

e

(

m

b

a

r

)

P

e

r

d

i

t

a

d

i

p

r

e

s

s

i

o

n

e

(

m

b

a

r

)

R

u

b

i

n

e

t

t

e

r

i

a

NOTA

Nell‘opuscolo „NOVMIX, UNA GAMMA

PER NUOVI CAMPI DI APPLICAZIONE“

potete trovare ulteriori informazioni

sui diversi campi di utilizzo delle

valvole di miscelazione Taconova.

INFORMAZIONE

Se il volantino delle valvole di miscelazione viene aperto completamente,

l’elemento di miscelazione non è funzionante. La temperatura di progetto

pu

ò essere oltre l’intervallo di temperatura regolabile e corrisponde appros­

simativamente alla temperatura di ingresso dell’acqua calda.
