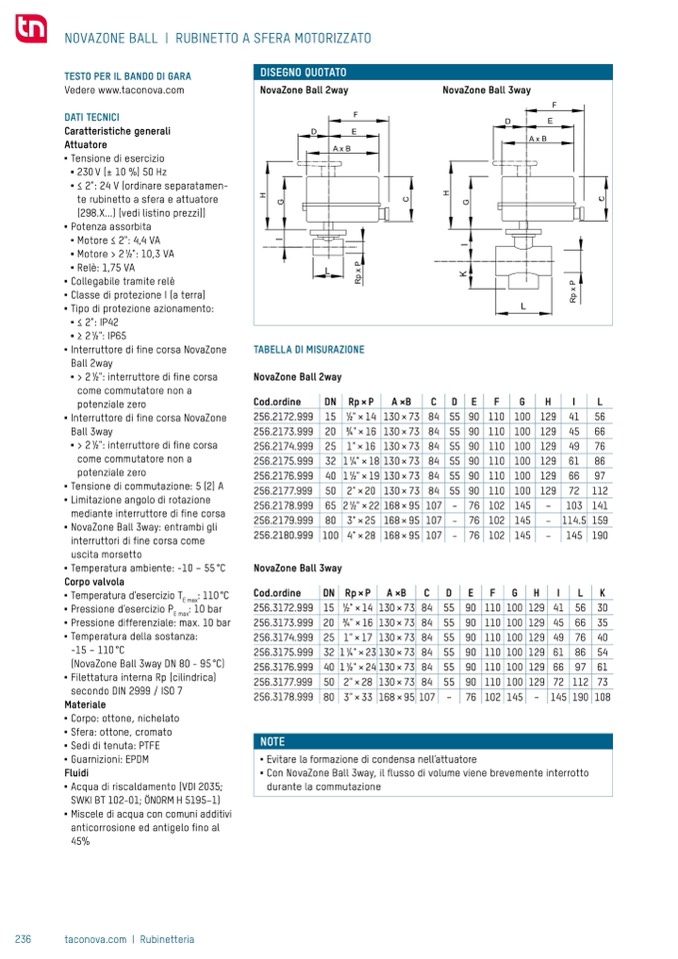

NOVAZONE BALL | RUBINETTO A SFERA MOTORIZZATO
TESTO PER IL BANDO DI GARA
Vedere www.taconova.com
DATI TECNICI
Caratteristiche generali
Attuatore
■
Tensione di esercizio
■
230V(±10%)50Hz
■
≤ 2": 24 V (ordinare separatamen
te rubinetto a sfera e attuatore
(298.X...) (vedi listino prezzi))
■
Potenza assorbita
■
Motore ≤ 2": 4,4 VA
■
Motore > 2
1⁄2": 10,3 VA
■
Rel
è: 1,75 VA
■
Collegabile tramite relè
■
Classe di protezione I (a terra)
■
Tipo di protezione azionamento:
■
≤ 2": IP42
■
≥2
1⁄2":IP65
■
Interruttore di
fine corsa NovaZone
Ball 2way
■
> 2
1⁄2": interruttore di fine corsa
come commutatore non a
potenziale zero
■
Interruttore di
fine corsa NovaZone
Ball 3way
■
> 2
1⁄2": interruttore di fine corsa
come commutatore non a
potenziale zero
■
Tensione di commutazione: 5 (2) A
■
Limitazione angolo di rotazione
mediante interruttore di
fine corsa
■
NovaZone Ball 3way: entrambi gli
interruttori di fine corsa come
uscita morsetto
■
Temperatura ambiente: -10 – 55 °C
Corpo valvola
■
Temperatura d’esercizio T
E max
: 110 °C
■
Pressione d’esercizio P
E max
: 10 bar
■
Pressione differenziale: max. 10 bar
■
Temperatura della sostanza:
-15 – 110 °C
(NovaZone Ball 3way DN 80 - 95 °C)
■
Filettatura interna Rp (cilindrica)
secondo DIN 2999 / ISO 7
Materiale
■
Corpo: ottone, nichelato
■
Sfera: ottone, cromato
■
Sedi di tenuta: PTFE
■
Guarnizioni: EPDM
Fluidi
■
Acqua di riscaldamento (VDI 2035;
SWKI BT 102-01; ÖNORM H 5195–1)
■
Miscele di acqua con comuni additivi
anticorrosione ed antigelo fino al
45%
TABELLA DI MISURAZIONE
236
taconova.com | Rubinetteria
NovaZone Ball 2way
Cod.ordine
DN
Rp×P
A×B
C D E
F
G
H
I
L
256.2172.999
256.2173.999
256.2174.999
256.2175.999
256.2176.999
256.2177.999
256.2178.999
256.2179.999
256.2180.999
15
20
25
32
40
50
65
80
1⁄2"×14 130×73
3⁄4"×16 130×73
1"×16 130×73
1
1⁄4"×18 130×73
1
1⁄2"×19 130×73
2"×20 130×73
21⁄2"×22 168×95
3"×25 168×95
84 55
84 55
84 55
84 55
84 55
84 55
107 –
107 –
107 –
90 110 100
90 110 100
90 110 100
90 110 100
90 110 100
90 110 100
76 102 145
76 102 145
76 102 145
129 41 56
129 45 66
129 49 76
129 61 86
129 66 97
129 72 112
– 103 141
– 114.5 159
– 145 190
NovaZone Ball 3way
Cod.ordine
256.3172.999
256.3173.999
256.3174.999
256.3175.999
256.3176.999
256.3177.999
256.3178.999
DN Rp×P A×B
C D E F G H
I
L K
100 4"×28 168×95
15
1⁄2"×14 130×73 84 55
20
3⁄4"×16 130×73 84 55
25 1"×17 130×73 84 55
32 1
1⁄4"×23 130×73 84 55
40 11⁄2"×24 130×73 84 55
50 2"×28 130×73 84 55
90 110 100
90 110 100
90 110 100
90 110 100
90 110 100
90 110 100
76 102 145
129 41
129 45
129 49
129 61
129 66
129 72
56 30
66 35
76 40
86 54
97 61
112 73
80 3"×33 168×95
107 –
– 145 190 108
DISEGNO QUOTATO
NovaZone Ball 2way
NovaZone Ball 3way
R
u
b
i
n
e
t
t
e
r
i
a
NOTE
■
Evitare la formazione di condensa nell‘attuatore
■
Con NovaZone Ball 3way, il flusso di volume viene brevemente interrotto
durante la commutazione
