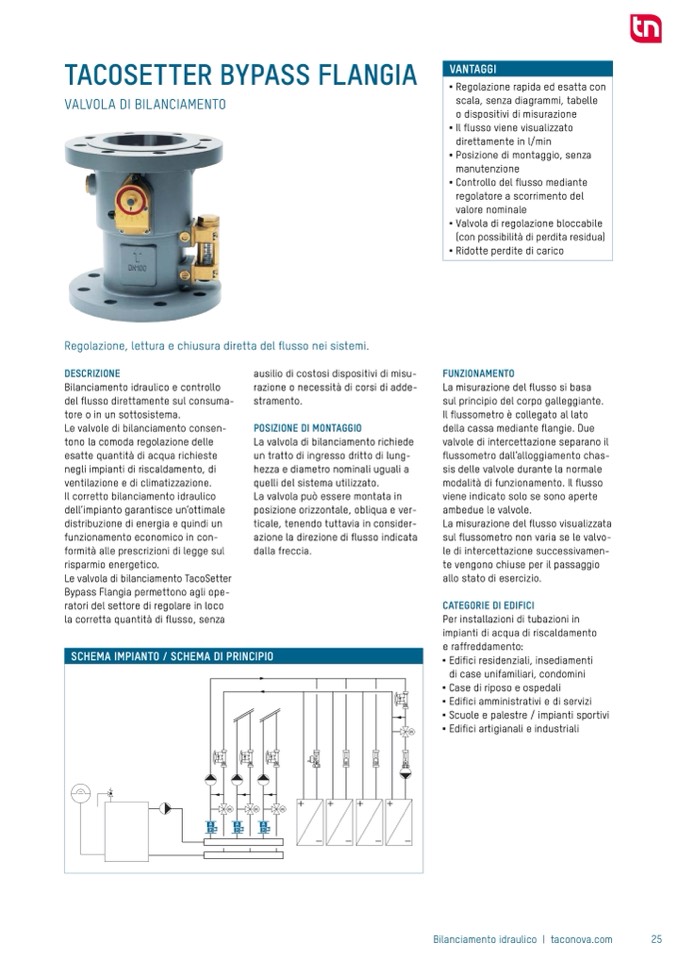

TACOSETTER BYPASS FLANGIA

VALVOLA DI BILANCIAMENTO

Regolazione, lettura e chiusura diretta del

flusso nei sistemi.

DESCRIZIONE

Bilanciamento idraulico e controllo

del flusso direttamente sul consuma-

tore o in un sottosistema.

Le valvole di bilanciamento consen-

tono la comoda regolazione delle

esatte quantità di acqua richieste

negli impianti di riscaldamento, di

ventilazione e di climatizzazione.

Il corretto bilanciamento idraulico

dell’impianto garantisce un’ottimale

distribuzione di energia e quindi un

funzionamento economico in con-

formità alle prescrizioni di legge sul

risparmio energetico.

Le valvola di bilanciamento TacoSetter

Bypass Flangia permettono agli ope-

ratori del settore di regolare in loco

la corretta quantit

à di flusso, senza

ausilio di costosi dispositivi di misu-

razione o necessit

à di corsi di adde-

stramento.

POSIZIONE DI MONTAGGIO

La valvola di bilanciamento richiede

un tratto di ingresso dritto di lung-

hezza e diametro nominali uguali a

quelli del sistema utilizzato.

La valvola pu

ò essere montata in

posizione orizzontale, obliqua e ver-

ticale, tenendo tuttavia in consider-

azione la direzione di

flusso indicata

dalla freccia.

FUNZIONAMENTO

La misurazione del flusso si basa

sul principio del corpo galleggiante.

Il

flussometro è collegato al lato

della cassa mediante flangie. Due

valvole di intercettazione separano il

flussometro dall’alloggiamento chas-

sis delle valvole durante la normale

modalit

à di funzionamento. Il flusso

viene indicato solo se sono aperte

ambedue le valvole.

La misurazione del flusso visualizzata

sul

flussometro non varia se le valvo-

le di intercettazione successivamen-

te vengono chiuse per il passaggio

allo stato di esercizio.

CATEGORIE DI EDIFICI

Per installazioni di tubazioni in

impianti di acqua di riscaldamento

e raffreddamento:

■

Edifici residenziali, insediamenti

di case unifamiliari, condomini

■

Case di riposo e ospedali

■

Edifici amministrativi e di servizi

■

Scuole e palestre / impianti sportivi

■

Edifici artigianali e industriali

Bilanciamento idraulico | taconova.com

25

VANTAGGI

■

Regolazione rapida ed esatta con

scala, senza diagrammi, tabelle

o dispositivi di misurazione

■

Il

flusso viene visualizzato

direttamente in l/min

■

Posizione di montaggio, senza

manutenzione

■

Controllo del

flusso mediante

regolatore a scorrimento del

valore nominale

■

Valvola di regolazione bloccabile

(con possibilit

à di perdita residua)

■

Ridotte perdite di carico

B

i

l

a

n

c

i

a

m

e

n

t

o

i

d

r

a

u

l

i

c

o

SCHEMA IMPIANTO / SCHEMA DI PRINCIPIO
