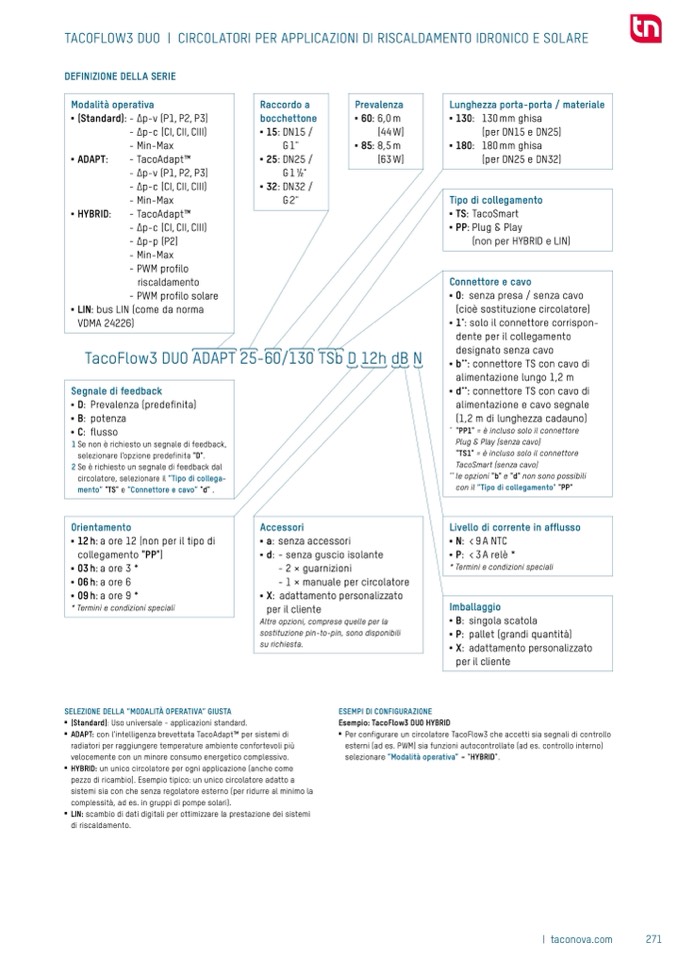

TACOFLOW3 DUO | CIRCOLATORI PER APPLICAZIONI DI RISCALDAMENTO IDRONICO E SOLARE

DEFINIZIONE DELLA SERIE

Modalità operativa

■

(Standard): - Δp-v (P1, P2, P3)

- Δp-c (CI, CII, CIII)

- Min-Max

■

ADAPT:

- TacoAdaptTM

- Δp-v (P1, P2, P3)

- Δp-c (CI, CII, CIII)

- Min-Max

■

HYBRID:

- TacoAdaptTM

- Δp-c (CI, CII, CIII)

- Δp-p (P2)

- Min-Max

- PWM profilo

riscaldamento

- PWM pro

filo solare

■

LIN: bus LIN (come da norma

VDMA 24226)

Raccordo a

bocchettone

■

15: DN15 /

G1"

■

25: DN25 /

G1

1⁄2"

■

32: DN32 /

G2"

Prevalenza

■

60:6,0m

(44 W)

■

85:8,5m

(63 W)

Tipo di collegamento

■

TS: TacoSmart

■

PP: Plug & Play

(non per HYBRID e LIN)

Connettore e cavo

■

0: senza presa / senza cavo

(cioè sostituzione circolatore)

■

1

*

: solo il connettore corrispon-

dente per il collegamento

designato senza cavo

■

b

**

: connettore TS con cavo di

alimentazione lungo 1,2 m

■

d

**

: connettore TS con cavo di

alimentazione e cavo segnale

(1,2 m di lunghezza cadauno)

*

"PP1" = è incluso solo il connettore

Plug & Play (senza cavo)

"TS1" = è incluso solo il connettore

TacoSmart (senza cavo)

**

le opzioni "b" e "d" non sono possibili

con il “Tipo di collegamento" "PP"

TacoFlow3 DUO ADAPT 25-60/130 TSb D 12h dB N

Segnale di feedback

■

D: Prevalenza (predefinita)

■

B: potenza

■

C: flusso

1 Se non è richiesto un segnale di feedback,

selezionare l’opzione predefinita "D".

2 Se è richiesto un segnale di feedback dal

circolatore, selezionare il “Tipo di collega-

mento” "TS" e “Connettore e cavo” "d" .

Orientamento

■

12h:a ore 12 (non per il tipo di

collegamento "PP")

■

03h:aore3*

■

06h:aore6

■

09h:aore9*

* Termini e condizioni speciali

SELEZIONE DELLA “MODALITÀ OPERATIVA” GIUSTA

■

(Standard): Uso universale - applicazioni standard.

■

ADAPT: con l’intelligenza brevettata TacoAdapt

TM per sistemi di

radiatori per raggiungere temperature ambiente confortevoli più

velocemente con un minore consumo energetico complessivo.

■

HYBRID: un unico circolatore per ogni applicazione (anche come

pezzo di ricambio). Esempio tipico: un unico circolatore adatto a

sistemi sia con che senza regolatore esterno (per ridurre al minimo la

complessità, ad es. in gruppi di pompe solari).

■

LIN: scambio di dati digitali per ottimizzare la prestazione dei sistemi

di riscaldamento.

ESEMPI DI CONFIGURAZIONE

Esempio: TacoFlow3 DUO HYBRID

■

Per configurare un circolatore TacoFlow3 che accetti sia segnali di controllo

esterni (ad es. PWM) sia funzioni autocontrollate (ad es. controllo interno)

selezionare “Modalit

à operativa” = “HYBRID”.

Accessori

■

a: senza accessori

■

d: - senza guscio isolante

- 2 × guarnizioni

- 1 × manuale per circolatore

■

X: adattamento personalizzato

per il cliente

Altre opzioni, comprese quelle per la

sostituzione pin-to-pin, sono disponibili

su richiesta.

Lunghezza porta-porta / materiale

■

130: 130mmghisa

(per DN15 e DN25)

■

180: 180mmghisa

(per DN25 e DN32)

Livello di corrente in af

flusso

■

N:<9ANTC

■

P:<3Arelè*

* Termini e condizioni speciali

Imballaggio

■

B: singola scatola

■

P: pallet (grandi quantit

à)

■

X: adattamento personalizzato

per il cliente
