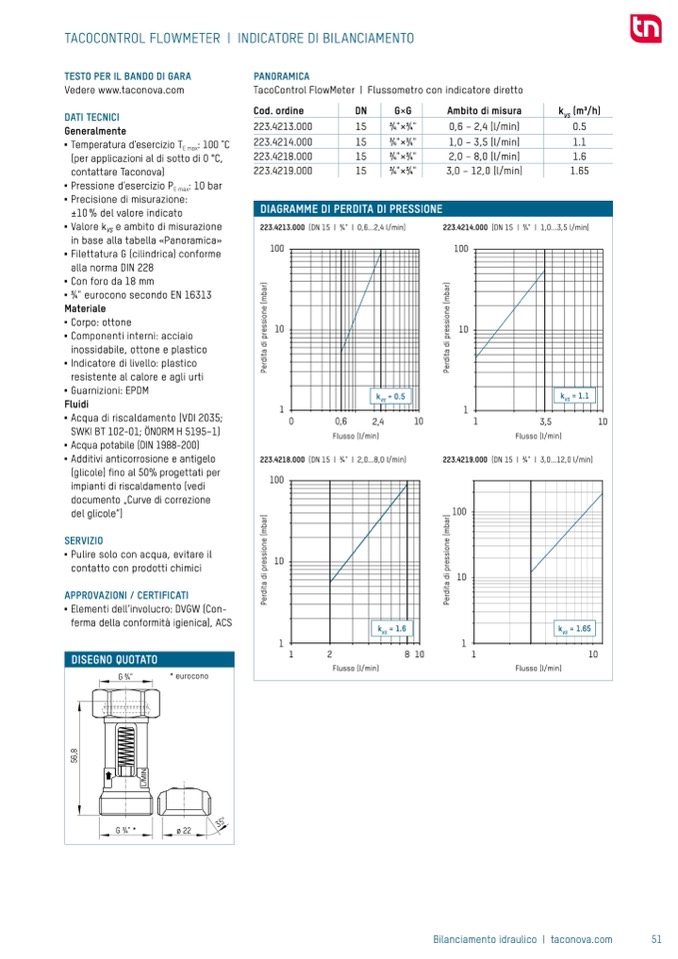

TACOCONTROL FLOWMETER | INDICATORE DI BILANCIAMENTO

TESTO PER IL BANDO DI GARA

Vedere www.taconova.com

DATI TECNICI

Generalmente

■

Temperatura d’esercizio T

E max

: 100 ̊C

(per applicazioni al di sotto di 0 °C,

contattare Taconova)

■

Pressione d’esercizio P

E max

: 10 bar

■

Precisione di misurazione:

±10 % del valore indicato

■

Valore k

VS

e ambito di misurazione

in base alla tabella «Panoramica»

■

Filettatura G (cilindrica) conforme

alla norma DIN 228

■

Con foro da 18 mm

■

3⁄4" eurocono secondo EN 16313

Materiale

■

Corpo: ottone

■

Componenti interni: acciaio

inossidabile, ottone e plastico

■

Indicatore di livello: plastico

resistente al calore e agli urti

■

Guarnizioni: EPDM

Fluidi

■

Acqua di riscaldamento (VDI 2035;

SWKI BT 102­01;

ÖNORM H 5195–1)

■

Acqua potabile (DIN 1988­200)

■

Additivi anticorrosione e antigelo

(glicole)

fino al 50% progettati per

impianti di riscaldamento (vedi

documento „Curve di correzione

del glicole“)

SERVIZIO

■

Pulire solo con acqua, evitare il

contatto con prodotti chimici

APPROVAZIONI / CERTIFICATI

■

Elementi dell‘involucro: DVGW (Con­

ferma della conformità igienica), ACS

PANORAMICA

TacoControl FlowMeter | Flussometro con indicatore diretto

CONTATTO E ULTERIORI INFORMAZIONI

TACONOVA.COM

Cod. ordine

223.4213.000

223.4214.000

223.4218.000

223.4219.000

DN

G×G

15

3⁄4"×

3⁄4"

15

3⁄4"×

3⁄4"

15

3⁄4"×

3⁄4"

15

3⁄4"×

3⁄4"

Ambito di misura

0,6 – 2,4 (l/min)

1,0 – 3,5 (l/min)

2,0 – 8,0 (l/min)

3,0 – 12,0 (l/min)

k

VS

(m3/h)

0.5

1.1

1.6

1.65

Taconova Group AG | Neunbrunnenstrasse 40 | CH­8050 Zurigo | T +41 44 735 55 55 | F +41 44 735 55 02 | group@taconova.com

Bilanciamento idraulico | taconova.com

51

C

o

n

r

i

s

e

r

v

a

d

i

m

o

d

i

f

i

c

h

e

.

0

9

/

2

0

2

4

B

i

l

a

n

c

i

a

m

e

n

t

o

i

d

r

a

u

l

i

c

o

DIAGRAMME DI PERDITA DI PRESSIONE

223.4213.000 (DN 15 |

3⁄4" | 0,6...2,4 l/min)

100

10

223.4214.000 (DN 15 |

3⁄4" | 1,0...3,5 l/min)

100

10

1

1

0

0,6

2,4

10

Flusso (l/min)

223.4218.000 (DN 15 |

3⁄4" | 2,0...8,0 l/min)

100

10

1

3,5

10

Flusso (l/min)

1

1

1

2

81

0

1

10

Flusso (l/min)

Flusso (l/min)

223.4219.000 (DN 15 |

3⁄4" | 3,0...12,0 l/min)

100

10

k

VS

=

k

VS

= 1.1

P

e

r

d

i

t

a

d

i

p

r

e

s

s

i

o

n

e

(

m

b

a

r

)

P

e

r

d

i

t

a

d

i

p

r

e

s

s

i

o

n

e

(

m

b

a

r

)

P

e

r

d

i

t

a

d

i

p

r

e

s

s

i

o

n

e

(

m

b

a

r

)

P

e

r

d

i

t

a

d

i

p

r

e

s

s

i

o

n

e

(

m

b

a

r

)

0.5

k

VS

= 1 .6

k

VS

= 1.65

DISEGNO QUOTATO

G 3⁄4"

* eurocono

G

3⁄4" *

5

6

,

8

ø 22

3
