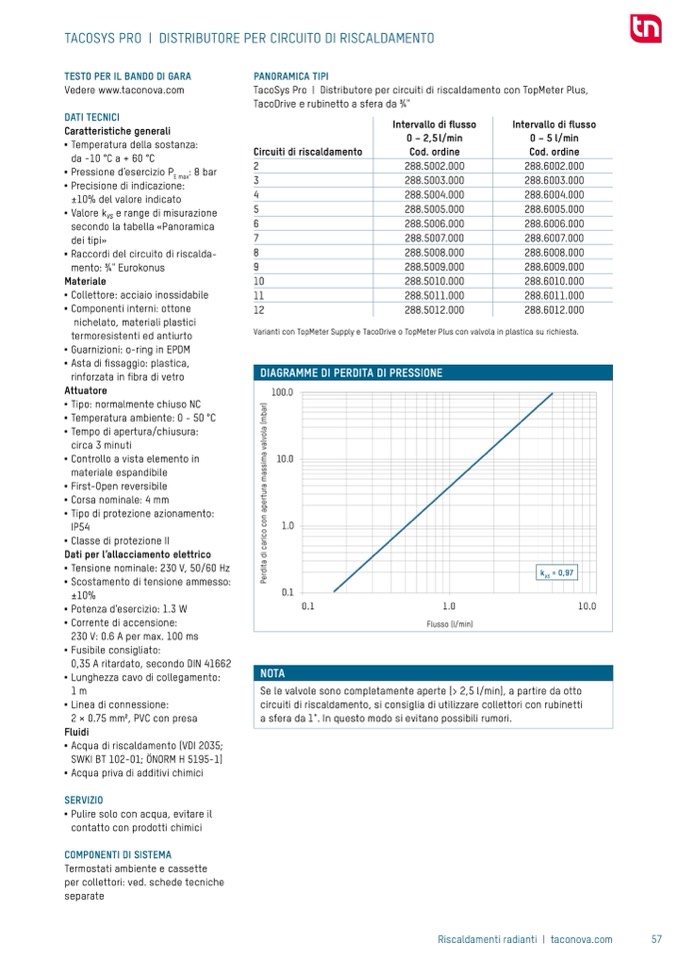

TACOSYS PRO | DISTRIBUTORE PER CIRCUITO DI RISCALDAMENTO
TESTO PER IL BANDO DI GARA
Vedere www.taconova.com
DATI TECNICI
Caratteristiche generali
■
Temperatura della sostanza:
da -10 °C a + 60 °C
■
Pressione d’esercizio P
E max
: 8 bar
■
Precisione di indicazione:
±10% del valore indicato
■
Valore k
VS
e range di misurazione
secondo la tabella «Panoramica
dei tipi»
■
Raccordi del circuito di riscalda-
mento: 3⁄4" Eurokonus
Materiale
■
Collettore: acciaio inossidabile
■
Componenti interni: ottone
nichelato, materiali plastici
termoresistenti ed antiurto
■
Guarnizioni: o-ring in EPDM
■
Asta di
fissaggio: plastica,
rinforzata in fibra di vetro
Attuatore
■
Tipo: normalmente chiuso NC
■
Temperatura ambiente: 0 - 50 °C
■
Tempo di apertura/chiusura:
circa 3 minuti
■
Controllo a vista elemento in
materiale espandibile
■
First-Open reversibile
■
Corsa nominale: 4 mm
■
Tipo di protezione azionamento:
PANORAMICA TIPI
TacoSys Pro | Distributore per circuiti di riscaldamento con TopMeter Plus,
TacoDrive e rubinetto a sfera da
3⁄4"
IP54
■
Classe di protezione II
Dati per l‘allacciamento elettrico
■
Tensione nominale: 230 V, 50/60 Hz
■
Scostamento di tensione ammesso:
±10%
■
Potenza d’esercizio: 1.3 W
■
Corrente di accensione:
230 V: 0.6 A per max. 100 ms
■
Fusibile consigliato:
0,35 A ritardato, secondo DIN 41662
■
Lunghezza cavo di collegamento:
1m
■
Linea di connessione:
2 × 0.75 mm2, PVC con presa
Fluidi
■
Acqua di riscaldamento (VDI 2035;
SWKI BT 10201;
ÖNORM H 51951)
■
Acqua priva di additivi chimici
SERVIZIO
■
Pulire solo con acqua, evitare il
contatto con prodotti chimici
COMPONENTI DI SISTEMA
Termostati ambiente e cassette
per collettori: ved. schede tecniche
separate
Circuiti di riscaldamento
Intervallo di flusso
0 – 2,5l/min
Cod. ordine
288.5002.000
288.5003.000
288.5004.000
288.5005.000
288.5006.000
288.5007.000
288.5008.000
288.5009.000
288.5010.000
288.5011.000
Intervallo di
flusso
0 – 5 l/min
Cod. ordine
288.6002.000
288.6003.000
288.6004.000
288.6005.000
288.6006.000
288.6007.000
288.6008.000
288.6009.000
288.6010.000
288.6011.000
2
4
5
6
7
8
9
10
11
3
Druckverlustdiagramm TacoSys Pro.pdf
1
02.06.2022
11:37:33
12
Varianti con TopMeter Supply e TacoDrive o TopMeter Plus con valvola in plastica su richiesta.
288.5012.000
288.6012.000
Riscaldamenti radianti | taconova.com
57
R
i
s
c
a
l
d
a
m
e
n
t
i
r
a
d
i
a
n
t
i
DIAGRAMME DI PERDITA DI PRESSIONE
100.0
10.0
1.0
0.1
0.1
1.0
10.0
Flusso (l/min)
k
VS
= 0,97
P
e
r
d
i
t
a
d
i
c
a
r
i
c
o
c
o
n
a
p
e
r
t
u
r
a
m
a
s
s
i
m
a
v
a
l
v
o
l
a
(
m
b
a
r
)
NOTA
Se le valvole sono completamente aperte (> 2,5 l/min), a partire da otto
circuiti di riscaldamento, si consiglia di utilizzare collettori con rubinetti
a sfera da 1". In questo modo si evitano possibili rumori.
