* Il valore k

VS

dipende dal contropezzo utilizzato e dalla geometria del distributore.

Su richiesta disponibile con gpm e/o cappa di regolazione di colore diverso.

Il codice ordine de

finitivo viene assegnato sulla base della configurazione individuale.

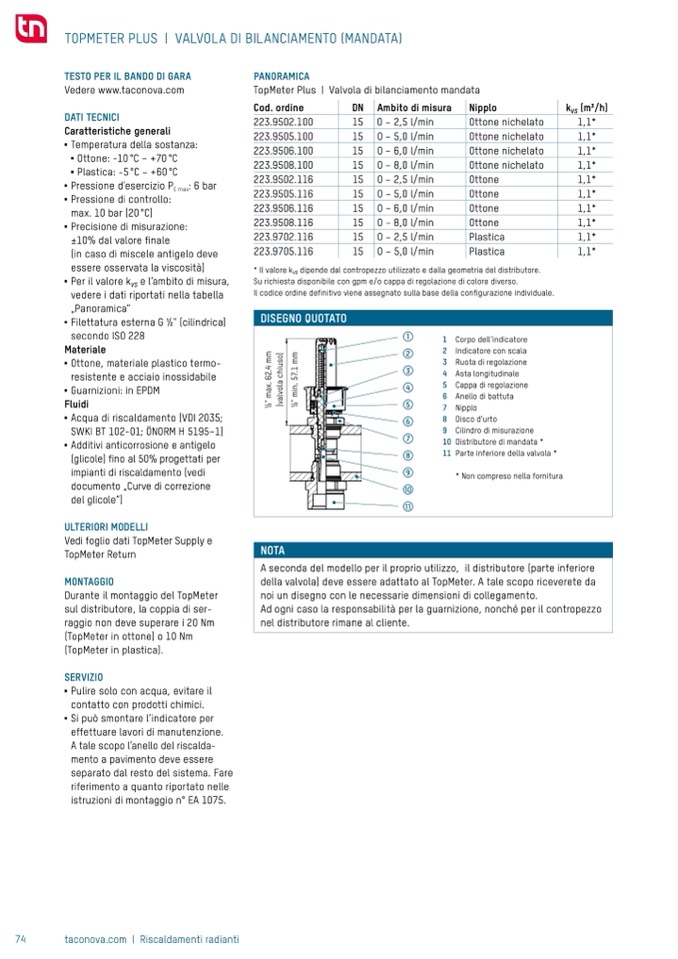

TOPMETER PLUS | VALVOLA DI BILANCIAMENTO (MANDATA)

TESTO PER IL BANDO DI GARA

Vedere www.taconova.com

DATI TECNICI

Caratteristiche generali

■

Temperatura della sostanza:

■

Ottone: -10 °C – +70 °C

■

Plastica: -5 °C – +60 °C

■

Pressione d’esercizio P

E max

: 6 bar

■

Pressione di controllo:

max. 10 bar (20 °C)

■

Precisione di misurazione:

±10% dal valore finale

(in caso di miscele antigelo deve

essere osservata la viscosit

à)

■

Per il valore k

VS

e l’ambito di misura,

vedere i dati riportati nella tabella

„Panoramica“

■

Filettatura esterna G 1⁄2" (cilindrica)

secondo ISO 228

Materiale

■

Ottone, materiale plastico termo-

resistente e acciaio inossidabile

■

Guarnizioni: in EPDM

Fluidi

■

Acqua di riscaldamento (VDI 2035;

SWKI BT 102-01;

ÖNORM H 5195–1)

■

Additivi anticorrosione e antigelo

(glicole)

fino al 50% progettati per

impianti di riscaldamento (vedi

documento „Curve di correzione

del glicole“)

ULTERIORI MODELLI

Vedi foglio dati TopMeter Supply e

TopMeter Return

MONTAGGIO

Durante il montaggio del TopMeter

sul distributore, la coppia di ser-

raggio non deve superare i 20 Nm

(TopMeter in ottone) o 10 Nm

(TopMeter in plastica).

SERVIZIO

■

Pulire solo con acqua, evitare il

contatto con prodotti chimici.

■

Si pu

ò smontare l’indicatore per

PANORAMICA

TopMeter Plus | Valvola di bilanciamento mandata

effettuare lavori di manutenzione.

A tale scopo l’anello del riscalda-

mento a pavimento deve essere

separato dal resto del sistema. Fare

riferimento a quanto riportato nelle

istruzioni di montaggio n° EA 1075.

74

taconova.com | Riscaldamenti radianti

Cod. ordine

223.9502.100

223.9505.100

223.9506.100

223.9508.100

223.9502.116

223.9505.116

223.9506.116

223.9508.116

223.9702.116

223.9705.116

DN Ambito di misura

15 0 – 2,5 l/min

15 0 – 5,0 l/min

15 0 – 6,0 l/min

15 0 – 8,0 l/min

15 0 – 2,5 l/min

15 0 – 5,0 l/min

15 0 – 6,0 l/min

15 0 – 8,0 l/min

15 0 – 2,5 l/min

15 0 – 5,0 l/min

Nipplo

Ottone nichelato

Ottone nichelato

Ottone

nichelato

Ottone

nichelato

Ottone

Ottone

Ottone

Ottone

Plastica

Plastica

k

VS

(m3/h)

1,1*

1,1*

1,1*

1,1*

1,1*

1,1*

1,1*

1,1*

1,1*

1,1*

DISEGNO QUOTATO

1

1 Corpo dell‘indicatore

)

2

2 Indicatore con scala

m

o

s

m

3 Ruota di regolazione

.

.

4

u

i

1

2

h

7

3

4 Asta longitudinale

6

.

x

c

a

l

5

.

o

i

n

4

5 Cappa di regolazione

a

v

l

m

m

"

a

v

"

6 Anello di battuta

1⁄

2

(

1⁄

2

5

7 Nipplo

6

8 Disco d‘urto

9 Cilindro di misurazione

7

10 Distributore di mandata *

8

11 Parte inferiore della valvola *

9

* Non compreso nella fornitura

NOTA

10

11

A seconda del modello per il proprio utilizzo, il distributore (parte inferiore

della valvola) deve essere adattato al TopMeter. A tale scopo riceverete da

noi un disegno con le necessarie dimensioni di collegamento.

Ad ogni caso la responsabilit

à per la guarnizione, nonché per il contropezzo

nel distributore rimane al cliente.
