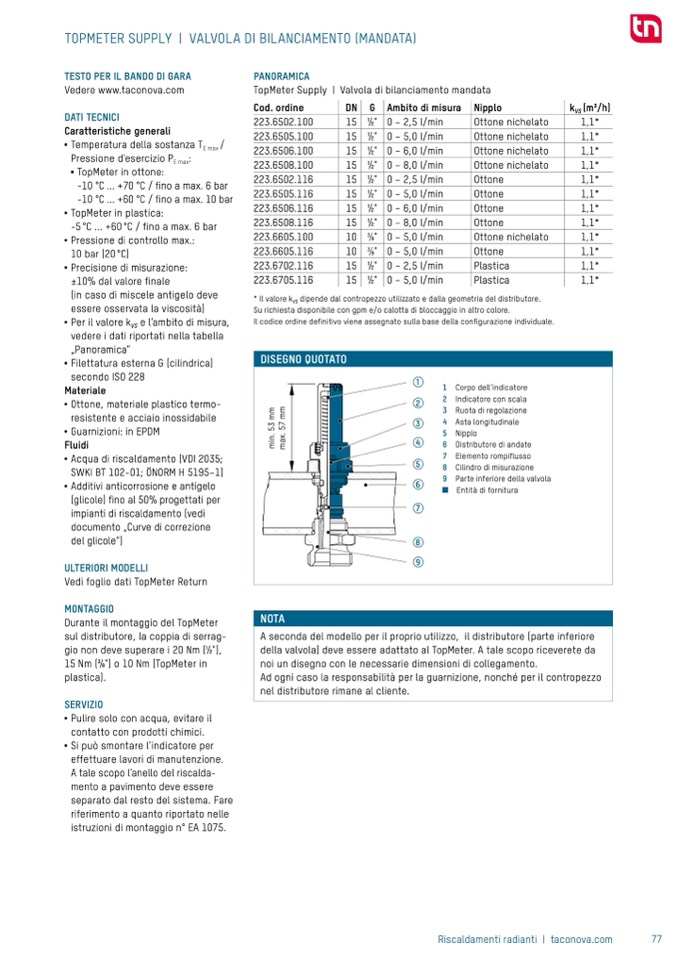

TOPMETER SUPPLY | VALVOLA DI BILANCIAMENTO (MANDATA)

TESTO PER IL BANDO DI GARA

Vedere www.taconova.com

DATI TECNICI

Caratteristiche generali

■

Temperatura della sostanza T

E max

/

Pressione d’esercizio P

E max

:

■

TopMeter in ottone:

-10 °C ... +70 °C / fino a max. 6 bar

-10 °C ... +60 °C / fino a max. 10 bar

■

TopMeter in plastica:

-5°C ... +60°C /

fino a max. 6 bar

■

Pressione di controllo max.:

10 bar (20 °C)

■

Precisione di misurazione:

±10% dal valore finale

(in caso di miscele antigelo deve

essere osservata la viscosit

à)

■

Per il valore k

VS

e l’ambito di misura,

vedere i dati riportati nella tabella

„Panoramica“

■

Filettatura esterna G (cilindrica)

secondo ISO 228

Materiale

■

Ottone, materiale plastico termo­

resistente e acciaio inossidabile

■

Guarnizioni: in EPDM

Fluidi

■

Acqua di riscaldamento (VDI 2035;

SWKI BT 102-01;

ÖNORM H 5195–1)

■

Additivi anticorrosione e antigelo

(glicole)

fino al 50% progettati per

impianti di riscaldamento (vedi

documento „Curve di correzione

del glicole“)

ULTERIORI MODELLI

Vedi foglio dati TopMeter Return

MONTAGGIO

Durante il montaggio del TopMeter

sul distributore, la coppia di serrag­

gio non deve superare i 20 Nm (

1⁄2"),

15 Nm (

3

⁄

8

") o 10 Nm (TopMeter in

plastica).

SERVIZIO

■

Pulire solo con acqua, evitare il

contatto con prodotti chimici.

■

Si pu

ò smontare l’indicatore per

effettuare lavori di manutenzione.

A tale scopo l’anello del riscalda­

mento a pavimento deve essere

separato dal resto del sistema. Fare

riferimento a quanto riportato nelle

istruzioni di montaggio n° EA 1075.

PANORAMICA

TopMeter Supply | Valvola di bilanciamento mandata

Cod. ordine

223.6502.100

223.6505.100

223.6506.100

223.6508.100

223.6502.116

223.6505.116

223.6506.116

223.6508.116

223.6605.100

223.6605.116

223.6702.116

223.6705.116

DN G

15 1⁄2"

15 1⁄2"

15 1⁄2"

15 1⁄2"

15 1⁄2"

15 1⁄2"

15 1⁄2"

15 1⁄2"

3

10 ⁄

8

"

10

3

⁄

8

"

15

1⁄2"

15

1⁄2"

Ambito di misura

0 – 2,5 l/min

0 – 5,0 l/min

0 – 6,0 l/min

0 – 8,0 l/min

0 – 2,5 l/min

0 – 5,0 l/min

0 – 6,0 l/min

0 – 8,0 l/min

0 – 5,0 l/min

0 – 5,0 l/min

0 – 2,5 l/min

0 – 5,0 l/min

Nipplo

Ottone

Ottone

Ottone

Ottone

Ottone

Ottone

Ottone

Ottone

Ottone

Ottone

nichelato

nichelato

nichelato

nichelato

nichelato

k

VS

(m3/h)

1,1*

1,1*

1,1*

1,1*

1,1*

1,1*

1,1*

1,1*

1,1*

1,1*

1,1*

1,1*

* Il valore k

VS

dipende dal contropezzo utilizzato e dalla geometria del distributore.

Su richiesta disponibile con gpm e/o calotta di bloccaggio in altro colore.

Il codice ordine de

finitivo viene assegnato sulla base della configurazione individuale.

Plastica

Plastica

Riscaldamenti radianti | taconova.com

77

R

i

s

c

a

l

d

a

m

e

n

t

i

r

a

d

i

a

n

t

i

DISEGNO QUOTATO

1

2

3

4

5

6

7

8

9

1 Corpo dell‘indicatore

2 Indicatore con scala

3 Ruota di regolazione

4 Asta longitudinale

5 Nipplo

6 Distributore di andate

7 Elemento rompiflusso

8 Cilindro di misurazione

9 Parte inferiore della valvola

Entità di fornitura

m

i

n

.

5

3

m

m

m

a

x

.

5

7

m

m

NOTA

A seconda del modello per il proprio utilizzo, il distributore (parte inferiore

della valvola) deve essere adattato al TopMeter. A tale scopo riceverete da

noi un disegno con le necessarie dimensioni di collegamento.

Ad ogni caso la responsabilit

à per la guarnizione, nonch

é per il contropezzo

nel distributore rimane al cliente.
