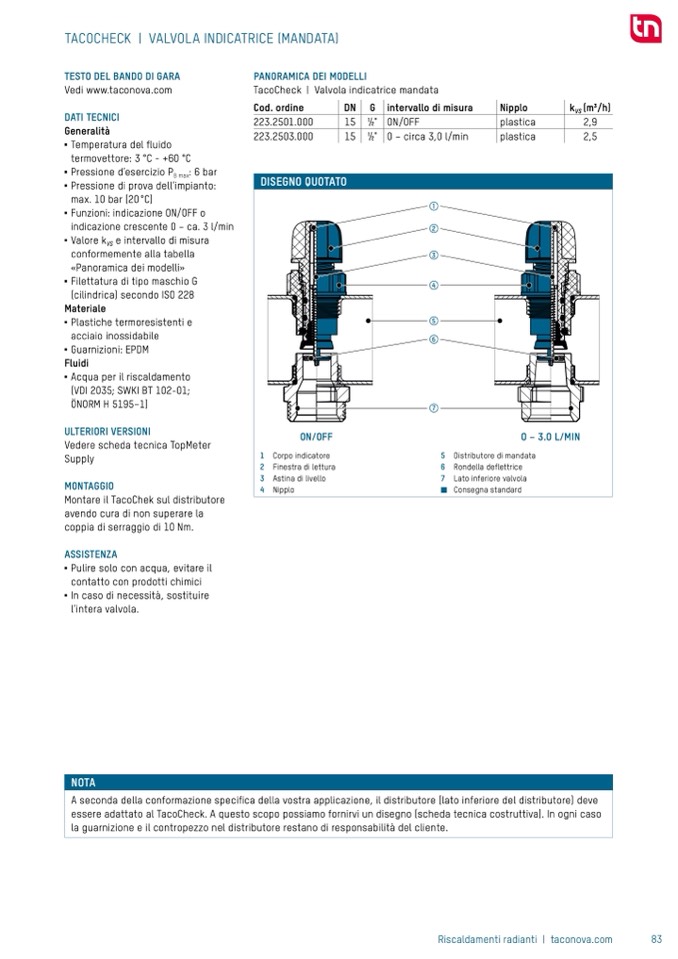

TACOCHECK | VALVOLA INDICATRICE (MANDATA)

TESTO DEL BANDO DI GARA

Vedi www.taconova.com

DATI TECNICI

Generalità

■

Temperatura del fluido

termovettore: 3 °C - +60 °C

■

Pressione d’esercizio P

B max

: 6 bar

■

Pressione di prova dell’impianto:

max. 10 bar (20 °C)

■

Funzioni: indicazione ON/OFF o

indicazione crescente 0 – ca. 3 l/min

■

Valore k

VS

e intervallo di misura

conformemente alla tabella

«Panoramica dei modelli»

■

Filettatura di tipo maschio G

(cilindrica) secondo ISO 228

Materiale

■

Plastiche termoresistenti e

acciaio inossidabile

■

Guarnizioni: EPDM

Fluidi

■

Acqua per il riscaldamento

(VDI 2035; SWKI BT 102-01;

ÖNORM H 5195–1)

ULTERIORI VERSIONI

Vedere scheda tecnica TopMeter

Supply

MONTAGGIO

Montare il TacoChek sul distributore

avendo cura di non superare la

coppia di serraggio di 10 Nm.

ASSISTENZA

■

Pulire solo con acqua, evitare il

contatto con prodotti chimici

■

In caso di necessità, sostituire

l’intera valvola.

PANORAMICA DEI MODELLI

TacoCheck | Valvola indicatrice mandata

NOTA

Cod. ordine

223.2501.000

223.2503.000

DN G intervallo di misura

15 1⁄2" ON/OFF

15

1⁄2"

0 – circa 3,0 l/min

Nipplo

plastica

plastica

k

VS

(m3/h)

2,9

2,5

DISEGNO QUOTATO

ON/OFF

1

Corpo indicatore

2

Finestra di lettura

3

Astina di livello

4

Nipplo

0 – 3.0 L/MIN

5 Distributore di mandata

6 Rondella deflettrice

7 Lato inferiore valvola

Consegna standard

A seconda della conformazione speci

fica della vostra applicazione, il distributore (lato inferiore del distributore) deve

essere adattato al TacoCheck. A questo scopo possiamo fornirvi un disegno (scheda tecnica costruttiva). In ogni caso

la guarnizione e il contropezzo nel distributore restano di responsabilità del cliente.
