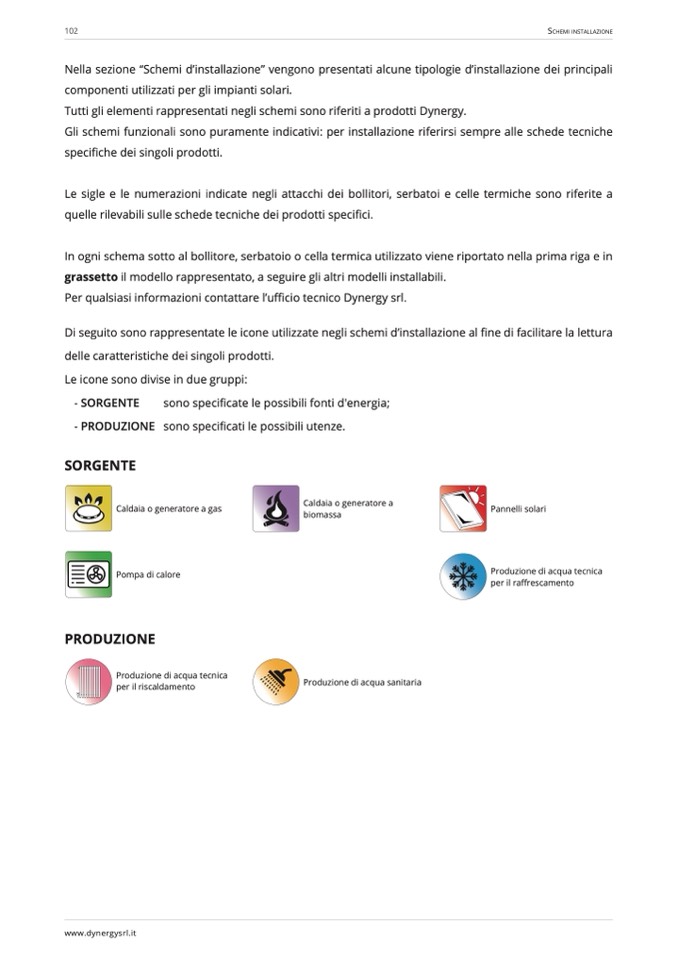

sChemi installazione

Nella sezione “Schemi d’installazione” vengono presentati alcune tipologie d’installazione dei principali

componenti utilizzati per gli impianti solari.

Tutti gli elementi rappresentati negli schemi sono riferiti a prodotti Dynergy.

Gli schemi funzionali sono puramente indicativi: per installazione riferirsi sempre alle schede tecniche

speci

fiche dei singoli prodotti.

Le sigle e le numerazioni indicate negli attacchi dei bollitori, serbatoi e celle termiche sono riferite a

quelle rilevabili sulle schede tecniche dei prodotti speci

fici.

In ogni schema sotto al bollitore, serbatoio o cella termica utilizzato viene riportato nella prima riga e in

grassetto il modello rappresentato, a seguire gli altri modelli installabili.

Per qualsiasi informazioni contattare l’ufficio tecnico Dynergy srl.

Di seguito sono rappresentate le icone utilizzate negli schemi d’installazione al

fine di facilitare la lettura

delle caratteristiche dei singoli prodotti.

Le icone sono divise in due gruppi:

- SORGENTE

sono speci

ficate le possibili fonti d'energia;

- PRODUZIONE sono specificati le possibili utenze.

SORGENTE

Caldaia o generatore a gas

Pompa di calore

PRODUZIONE

Produzione di acqua tecnica

per il riscaldamento

Caldaia o generatore a

biomassa

Pannelli solari

Produzione di acqua tecnica

per il raffrescamento

www.dynergysrl.it

Produzione di acqua sanitaria
