sChemi installazione

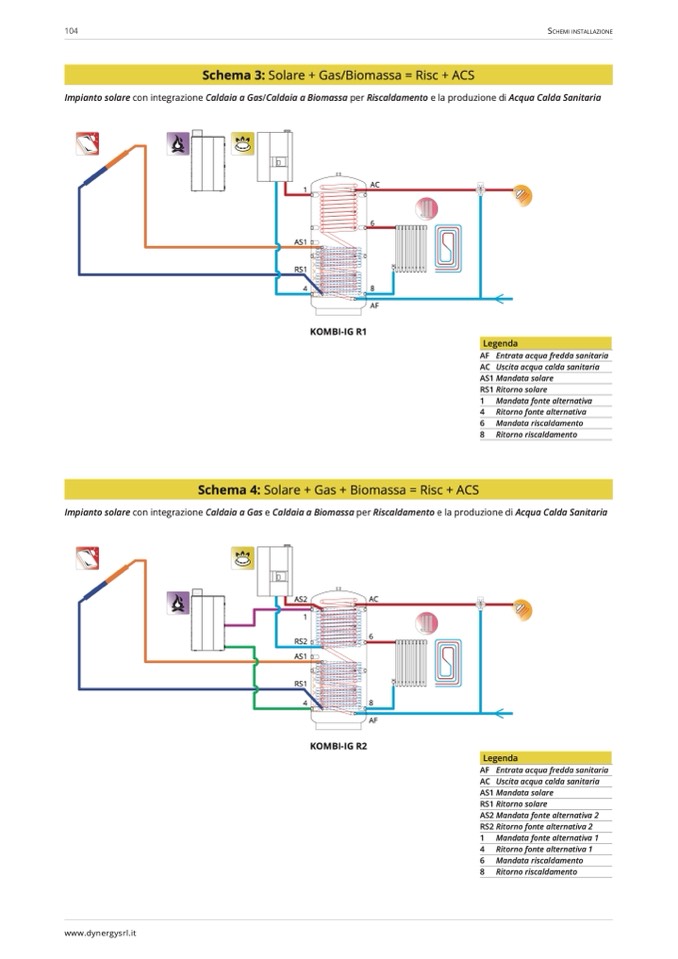

Schema 3: Solare + Gas/Biomassa = Risc + ACS

Impianto solare con integrazione Caldaia a Gas/Caldaia a Biomassa per Riscaldamento e la produzione di Acqua Calda Sanitaria

1

AS1

RS1

4

AC

AF

6

8

KOMBI-IG R1

Legenda

AF Entrata acqua fredda sanitaria

AC Uscita acqua calda sanitaria

AS1 Mandata solare

RS1 Ritorno solare

1 Mandata fonte alternativa

4 Ritorno fonte alternativa

6 Mandata riscaldamento

8 Ritorno riscaldamento

Schema 4: Solare + Gas + Biomassa = Risc + ACS

Impianto solare con integrazione Caldaia a Gas e Caldaia a Biomassa per Riscaldamento e la produzione di Acqua Calda Sanitaria

AS2

AS1

RS1

4

AC

AF

1

RS2

6

8

KOMBI-IG R2

Legenda

AF Entrata acqua fredda sanitaria

AC Uscita acqua calda sanitaria

AS1 Mandata solare

RS1 Ritorno solare

AS2 Mandata fonte alternativa 2

RS2 Ritorno fonte alternativa 2

1 Mandata fonte alternativa 1

4 Ritorno fonte alternativa 1

6 Mandata riscaldamento

8 Ritorno riscaldamento
