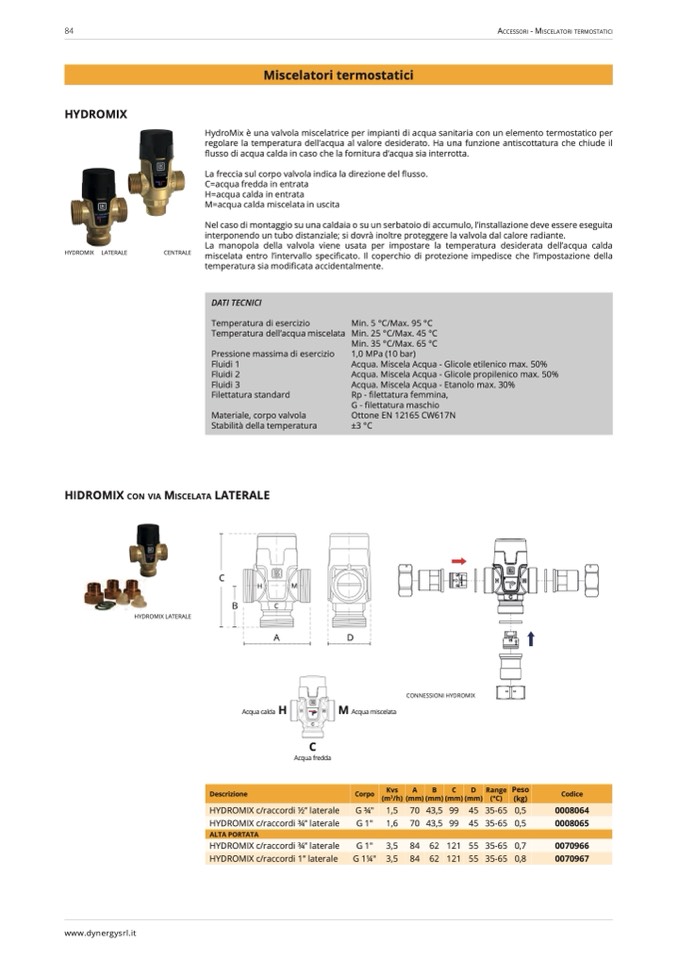

aCCessori - misCelatori termostatiCi
HYDROmIX
HYDROMIX LATERALE
CENTRALE
HydroMix
è una valvola miscelatrice per impianti di acqua sanitaria con un elemento termostatico per
regolare la temperatura dell’acqua al valore desiderato. Ha una funzione antiscottatura che chiude il
flusso di acqua calda in caso che la fornitura d’acqua sia interrotta.
La freccia sul corpo valvola indica la direzione del
flusso.
C=acqua fredda in entrata
H=acqua calda in entrata
M=acqua calda miscelata in uscita
Nel caso di montaggio su una caldaia o su un serbatoio di accumulo, l’installazione deve essere eseguita
interponendo un tubo distanziale; si dovrà inoltre proteggere la valvola dal calore radiante.
La manopola della valvola viene usata per impostare la temperatura desiderata dell’acqua calda
miscelata entro l’intervallo specificato. Il coperchio di protezione impedisce che l’impostazione della
temperatura sia modificata accidentalmente.
Miscelatori termostatici
DATI TECNICI
Temperatura di esercizio
Temperatura dell’acqua miscelata
Pressione massima di esercizio
Fluidi 1
Fluidi 2
Fluidi 3
Filettatura standard
Materiale, corpo valvola
Stabilità della temperatura
Min. 5 °C/Max. 95 °C
Min. 25 °C/Max. 45 °C
Min. 35 °C/Max. 65 °C
1,0 MPa (10 bar)
Acqua. Miscela Acqua - Glicole etilenico max. 50%
Acqua. Miscela Acqua - Glicole propilenico max. 50%
Acqua. Miscela Acqua - Etanolo max. 30%
Rp - filettatura femmina,
G -
filettatura maschio
Ottone EN 12165 CW617N
±3 °C
HIDROmIX CON vIA mISCELATA LATERALE
C
B
H
M
A
Acquacalda
H
C
D
HYDROMIX LATERALE
C
Acqua fredda
M
Acquamiscelata
CONNESSIONI HYDROMIX
Descrizione
Corpo
Kvs
(m
3
/h)
A
(mm)
B
(mm)
C
(mm)
D
(mm)
Range
(°C)
Peso
(kg)
Codice
HYDROMIX c/raccordi
1⁄2” laterale
G 3⁄4"
1,5
70
43,5
99
45
35-65
0,5
0008064
HYDROMIX c/raccordi
3⁄4” laterale
G 1"
1,6
70
43,5
99
45
35-65
0,5
0008065
ALTA PORTATA
HYDROMIX c/raccordi
3⁄4” laterale
G 1"
3,5
84
62
121
55
35-65
0,7
0070966
HYDROMIX c/raccordi 1” laterale
G 11⁄4"
3,5
84
62
121
55
35-65
0,8
0070967
