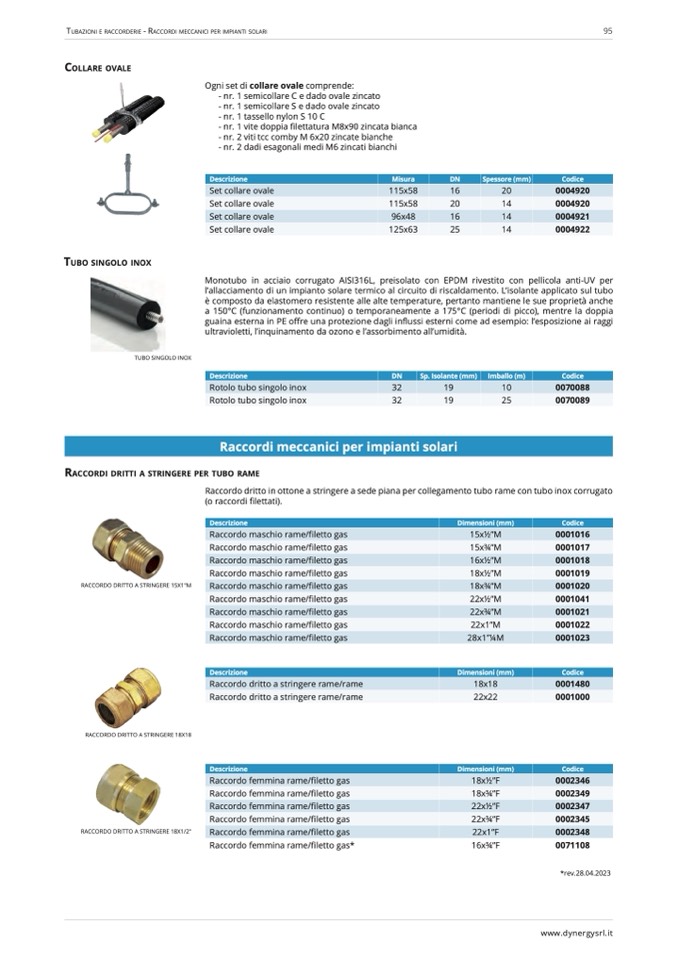

tuBazioni e raCCorderie - raCCordi meCCaniCi per impianti solari

95

COLLARE OvALE

TubO SINgOLO INOX

TUBO SINGOLO INOX

Ogni set di collare ovale comprende:

- nr. 1 semicollare C e dado ovale zincato

- nr. 1 semicollare S e dado ovale zincato

- nr. 1 tassello nylon S 10 C

- nr. 1 vite doppia

filettatura M8x90 zincata bianca

- nr. 2 viti tcc comby M 6x20 zincate bianche

- nr. 2 dadi esagonali medi M6 zincati bianchi

Descrizione

Misura

DN

Spessore (mm)

Codice

Set collare ovale

115x58

16

20

0004920

Set collare ovale

115x58

20

14

0004920

Set collare ovale

96x48

16

14

0004921

Set collare ovale

125x63

25

14

0004922

Monotubo in acciaio corrugato AISI316L, preisolato con EPDM rivestito con pellicola anti-UV per

l’allacciamento di un impianto solare termico al circuito di riscaldamento. L’isolante applicato sul tubo

è composto da elastomero resistente alle alte temperature, pertanto mantiene le sue propriet

à anche

a 150°C (funzionamento continuo) o temporaneamente a 175°C (periodi di picco), mentre la doppia

guaina esterna in PE offre una protezione dagli influssi esterni come ad esempio: l’esposizione ai raggi

ultravioletti, l’inquinamento da ozono e l’assorbimento all’umidit

à.

Descrizione

DN

Sp. Isolante (mm) Imballo (m)

Codice

Raccordi meccanici per impianti solari

Rotolo tubo singolo inox

32

19

10

0070088

Rotolo tubo singolo inox

32

19

25

0070089

RACCORDI DRITTI A STRINgERE PER TubO RAmE

Raccordo dritto in ottone a stringere a sede piana per collegamento tubo rame con tubo inox corrugato

(o raccordi

filettati).

Raccordo maschio rame/filetto gas

15x

1⁄2”M

0001016

Raccordo maschio rame/filetto gas

15x

3⁄4”M

0001017

Raccordo maschio rame/filetto gas

16x

1⁄2”M

0001018

Raccordo maschio rame/filetto gas

18x

1⁄2”M

0001019

Raccordo maschio rame/filetto gas

18x

3⁄4”M

0001020

Raccordo maschio rame/filetto gas

22x

1⁄2”M

0001041

Raccordo maschio rame/filetto gas

22x

3⁄4”M

0001021

Raccordo maschio rame/filetto gas

22x1”M

0001022

Raccordo maschio rame/filetto gas

28x1”1⁄4M

0001023

RACCORDO DRITTO A STRINGERE 15X1"M

RACCORDO DRITTO A STRINGERE 18X18

RACCORDO DRITTO A STRINGERE 18X1/2"

Descrizione

Descrizione

Descrizione

Raccordo femmina rame/filetto gas*

Dimensioni (mm)

Dimensioni (mm)

Dimensioni (mm)

16x3⁄4”F

Codice

Codice

Codice

0071108

*rev.28.04.2023

Raccordo dritto a stringere rame/rame

18x18

0001480

Raccordo dritto a stringere rame/rame

22x22

0001000

Raccordo femmina rame/filetto gas

18x1⁄2”F

0002346

Raccordo femmina rame/filetto gas

18x3⁄4”F

0002349

Raccordo femmina rame/filetto gas

22x1⁄2”F

0002347

Raccordo femmina rame/filetto gas

22x3⁄4”F

0002345

Raccordo femmina rame/filetto gas

22x1”F

0002348

www.dynergysrl.it
