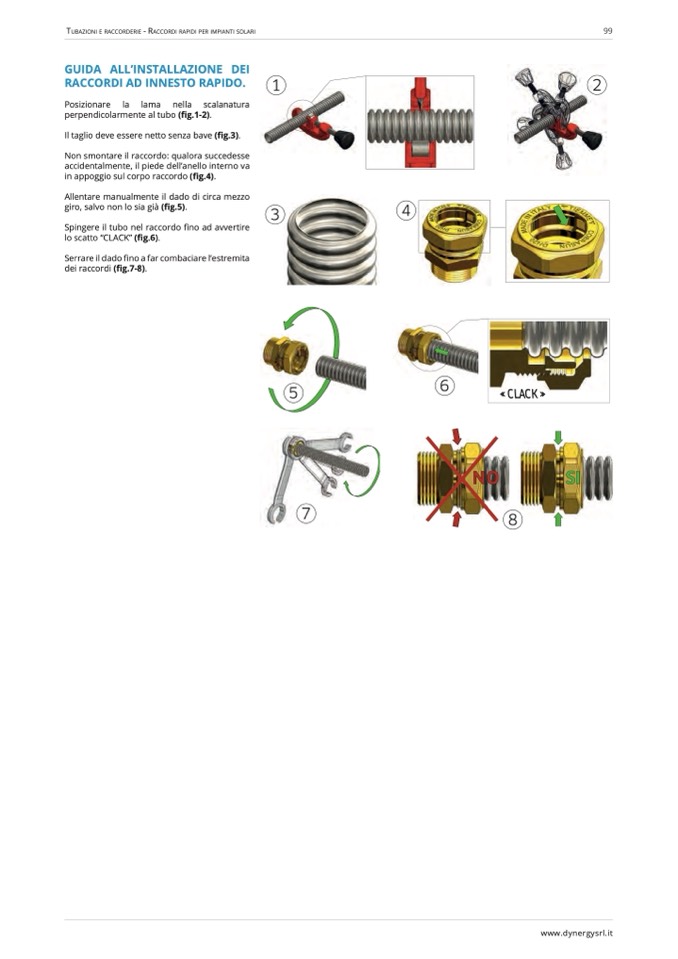

GUIDA ALL’INSTALLAZIONE DEI

RACCORDI AD INNESTO RAPIDO.

Posizionare la lama nella scalanatura

perpendicolarmente al tubo (fig.1-2).

Il taglio deve essere netto senza bave (

fig.3).

Non smontare il raccordo: qualora succedesse

accidentalmente, il piede dell’anello interno va

in appoggio sul corpo raccordo (fig.4).

Allentare manualmente il dado di circa mezzo

giro, salvo non lo sia gi

à (fig.5).

Spingere il tubo nel raccordo

fino ad avvertire

lo scatto “CLACK” (fig.6).

Serrare il dado

fino a far combaciare l’estremita

dei raccordi (

fig.7-8).

5

7

1

2

3

4

6

«CLACK»

NO

SI

8
