Sistema radiante a soffitto

Quadrotti b!klimax+ HP

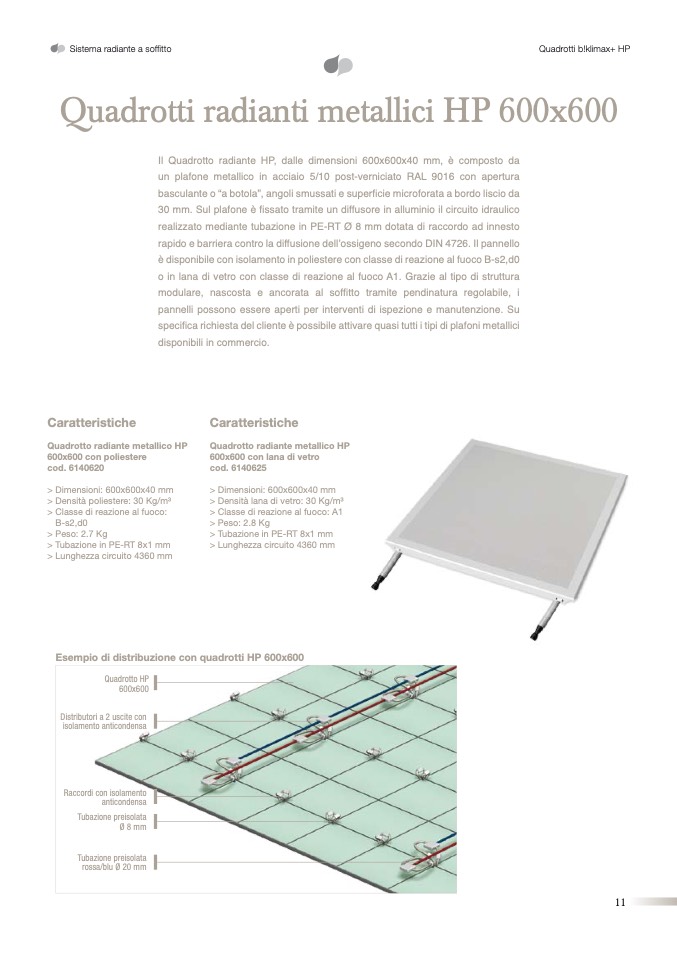

Quadrotti radianti metallici HP 600x600

Caratteristiche

Quadrotto radiante metallico HP

600x600 con poliestere

cod. 6140620

> Dimensioni: 600x600x40 mm

> Densità poliestere: 30 Kg/m3

> Classe di reazione al fuoco:

B-s2,d0

> Peso: 2.7 Kg

> Tubazione in PE-RT 8x1 mm

> Lunghezza circuito 4360 mm

Il Quadrotto radiante HP, dalle dimensioni 600x600x40 mm, è composto da

un plafone metallico in acciaio 5/10 post-verniciato RAL 9016 con apertura

basculante o “a botola”, angoli smussati e superficie microforata a bordo liscio da

30 mm. Sul plafone è fissato tramite un diffusore in alluminio il circuito idraulico

realizzato mediante tubazione in PE-RT Ø 8 mm dotata di raccordo ad innesto

rapido e barriera contro la diffusione dell’ossigeno secondo DIN 4726. Il pannello

è disponibile con isolamento in poliestere con classe di reazione al fuoco B-s2,d0

o in lana di vetro con classe di reazione al fuoco A1. Grazie al tipo di struttura

modulare, nascosta e ancorata al soffitto tramite pendinatura regolabile, i

pannelli possono essere aperti per interventi di ispezione e manutenzione. Su

specifica richiesta del cliente è possibile attivare quasi tutti i tipi di plafoni metallici

disponibili in commercio.

Caratteristiche

Quadrotto radiante metallico HP

600x600 con lana di vetro

cod. 6140625

> Dimensioni: 600x600x40 mm

> Densità lana di vetro: 30 Kg/m3

> Classe di reazione al fuoco: A1

> Peso: 2.8 Kg

> Tubazione in PE-RT 8x1 mm

> Lunghezza circuito 4360 mm

Esempio di distribuzione con quadrotti HP 600x600

Quadrotto HP

600x600

Distributori a 2 uscite con

isolamento anticondensa

Raccordi con isolamento

anticondensa

Tubazione preisolata

Ø 8 mm

Tubazione preisolata

rossa/blu Ø 20 mm

11
