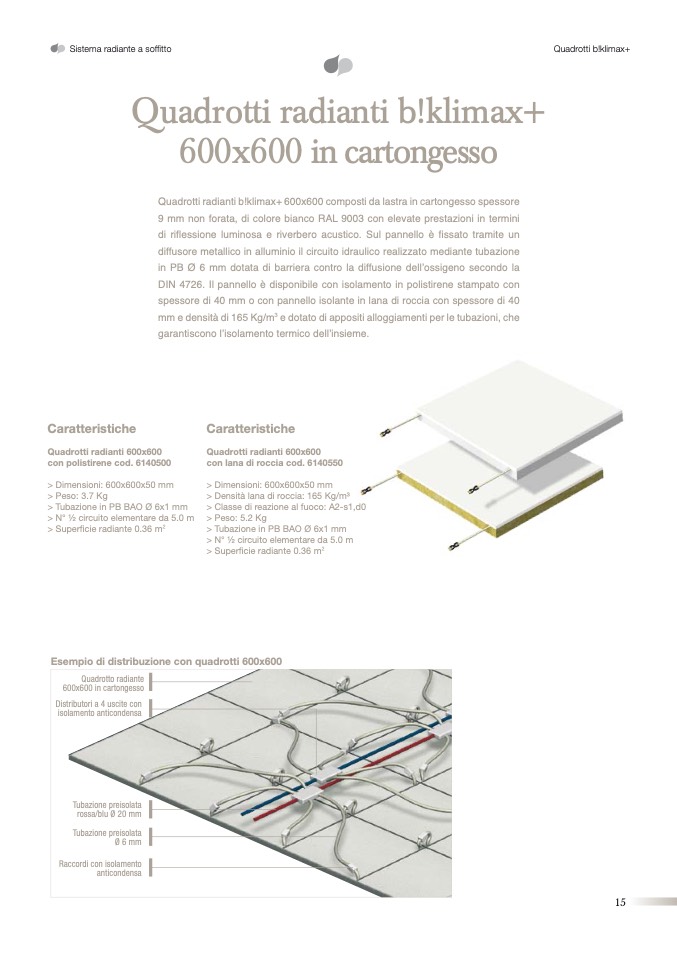

Sistema radiante a soffitto
Quadrotti b!klimax+
Quadrotti radianti b!klimax+
600x600 in cartongesso
Quadrotti radianti b!klimax+ 600x600 composti da lastra in cartongesso spessore
9 mm non forata, di colore bianco RAL 9003 con elevate prestazioni in termini
di riflessione luminosa e riverbero acustico. Sul pannello è fissato tramite un
diffusore metallico in alluminio il circuito idraulico realizzato mediante tubazione
in PB Ø 6 mm dotata di barriera contro la diffusione dell’ossigeno secondo la
DIN 4726. Il pannello è disponibile con isolamento in polistirene stampato con
spessore di 40 mm o con pannello isolante in lana di roccia con spessore di 40
mm e densità di 165 Kg/m
3
e dotato di appositi alloggiamenti per le tubazioni, che
garantiscono l’isolamento termico dell’insieme.
Caratteristiche
Quadrotti radianti 600x600
con lana di roccia cod. 6140550
> Dimensioni: 600x600x50 mm
> Densità lana di roccia: 165 Kg/m3
> Classe di reazione al fuoco: A2-s1,d0
> Peso: 5.2 Kg
> Tubazione in PB BAO Ø 6x1 mm
> N° 1⁄2 circuito elementare da 5.0 m
> Superficie radiante 0.36 m
2
Caratteristiche
Quadrotti radianti 600x600
con polistirene cod. 6140500
> Dimensioni: 600x600x50 mm
> Peso: 3.7 Kg
> Tubazione in PB BAO Ø 6x1 mm
> N° 1⁄2 circuito elementare da 5.0 m
> Superficie radiante 0.36 m
2
Esempio di distribuzione con quadrotti 600x600
Quadrotto radiante
600x600 in cartongesso
Distributori a 4 uscite con
isolamento anticondensa
Tubazione preisolata
rossa/blu Ø 20 mm
Tubazione preisolata
Ø 6 mm
Raccordi con isolamento
anticondensa
15
