Sistema radiante a soffitto

Quadrotti b!klimax+

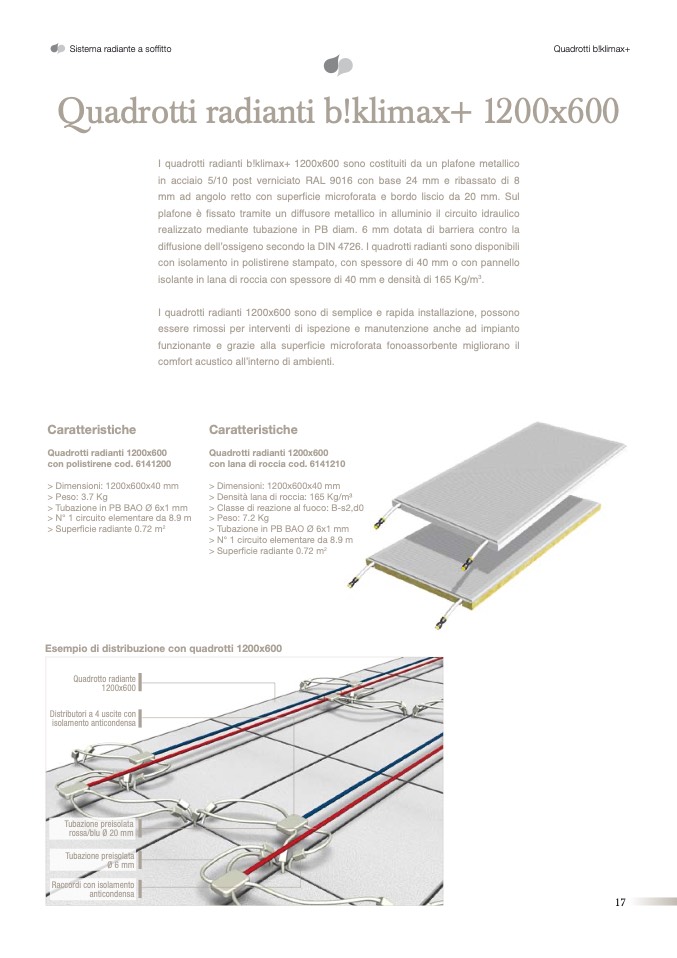

Quadrotti radianti b!klimax+ 1200x600

I quadrotti radianti b!klimax+ 1200x600 sono costituiti da un plafone metallico

in acciaio 5/10 post verniciato RAL 9016 con base 24 mm e ribassato di 8

mm ad angolo retto con superficie microforata e bordo liscio da 20 mm. Sul

plafone è fissato tramite un diffusore metallico in alluminio il circuito idraulico

realizzato mediante tubazione in PB diam. 6 mm dotata di barriera contro la

diffusione dell’ossigeno secondo la DIN 4726. I quadrotti radianti sono disponibili

con isolamento in polistirene stampato, con spessore di 40 mm o con pannello

isolante in lana di roccia con spessore di 40 mm e densità di 165 Kg/m

3

.

I quadrotti radianti 1200x600 sono di semplice e rapida installazione, possono

essere rimossi per interventi di ispezione e manutenzione anche ad impianto

funzionante e grazie alla superficie microforata fonoassorbente migliorano il

comfort acustico all’interno di ambienti.

Caratteristiche

Quadrotti radianti 1200x600

con lana di roccia cod. 6141210

> Dimensioni: 1200x600x40 mm

> Densità lana di roccia: 165 Kg/m3

> Classe di reazione al fuoco: B-s2,d0

> Peso: 7.2 Kg

> Tubazione in PB BAO Ø 6x1 mm

> N° 1 circuito elementare da 8.9 m

> Superficie radiante 0.72 m

2

Caratteristiche

Quadrotti radianti 1200x600

con polistirene cod. 6141200

> Dimensioni: 1200x600x40 mm

> Peso: 3.7 Kg

> Tubazione in PB BAO Ø 6x1 mm

> N° 1 circuito elementare da 8.9 m

> Superficie radiante 0.72 m

2

Esempio di distribuzione con quadrotti 1200x600

Quadrotto radiante

1200x600

Distributori a 4 uscite con

isolamento anticondensa

Tubazione preisolata

rossa/blu Ø 20 mm

Tubazione preisolata

Ø 6 mm

Raccordi con isolamento

anticondensa
