Sistema radiante a soffitto e parete

Componenti b!klimax

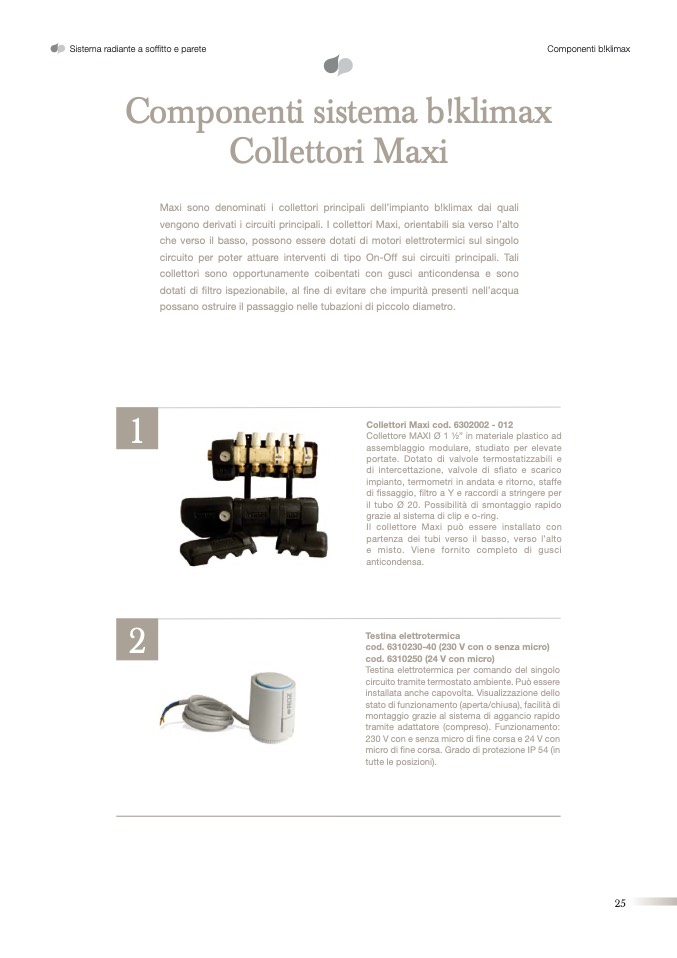

Componenti sistema b!klimax

Collettori Maxi

Maxi sono denominati i collettori principali dell’impianto b!klimax dai quali

vengono derivati i circuiti principali. I collettori Maxi, orientabili sia verso l’alto

che verso il basso, possono essere dotati di motori elettrotermici sul singolo

circuito per poter attuare interventi di tipo On-Off sui circuiti principali. Tali

collettori sono opportunamente coibentati con gusci anticondensa e sono

dotati di filtro ispezionabile, al fine di evitare che impurità presenti nell’acqua

possano ostruire il passaggio nelle tubazioni di piccolo diametro.

1

Collettori Maxi cod. 6302002 - 012

Collettore MAXI Ø 1 1⁄2” in materiale plastico ad

assemblaggio modulare, studiato per elevate

portate. Dotato di valvole termostatizzabili e

di intercettazione, valvole di sfiato e scarico

impianto, termometri in andata e ritorno, staffe

di fissaggio, filtro a Y e raccordi a stringere per

il tubo Ø 20. Possibilità di smontaggio rapido

grazie al sistema di clip e o-ring.

Il collettore Maxi può essere installato con

partenza dei tubi verso il basso, verso l’alto

e misto. Viene fornito completo di gusci

anticondensa.

Testina elettrotermica

cod. 6310230-40 (230 V con o senza micro)

cod. 6310250 (24 V con micro)

Testina elettrotermica per comando del singolo

circuito tramite termostato ambiente. Può essere

installata anche capovolta. Visualizzazione dello

stato di funzionamento (aperta/chiusa), facilità di

montaggio grazie al sistema di aggancio rapido

tramite adattatore (compreso). Funzionamento:

230 V con e senza micro di fine corsa e 24 V con

micro di fine corsa. Grado di protezione IP 54 (in

tutte le posizioni).

2

25
