Sistema radiante a soffitto e parete

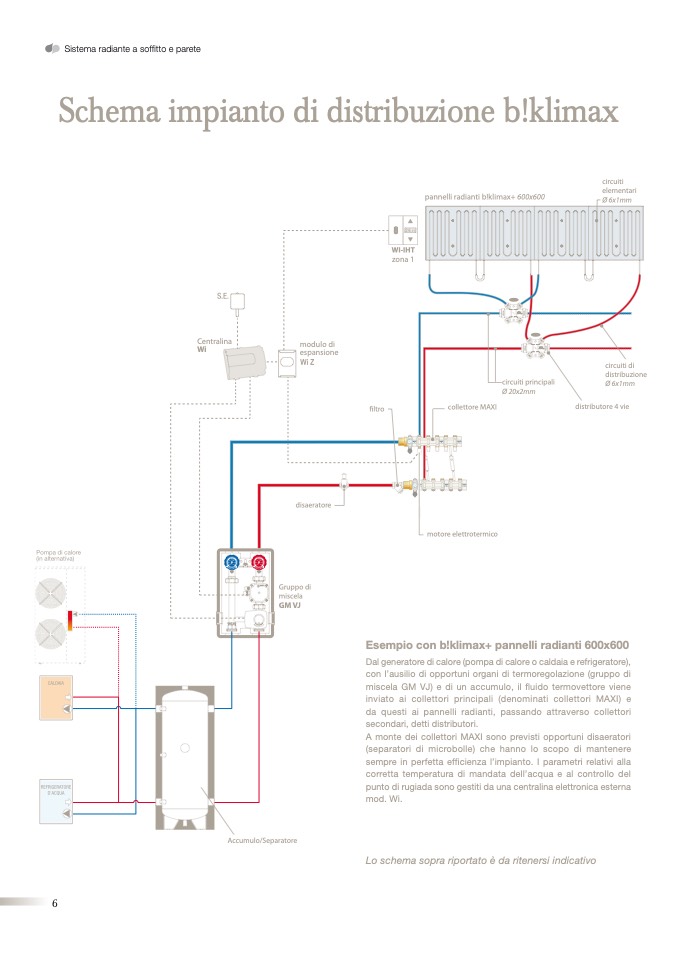

Schema impianto di distribuzione b!klimax
pannelli radianti b!klimax+ 600x600
Centralina
Wi
modulo di
espansione
WI-IHT
zona 1
filtro
40
°C
60
80
20
100
0
120
20
40
°C
60
80
100
0
120
Accumulo/Separatore
Esempio con b!klimax+ pannelli radianti 600x600
Dal generatore di calore (pompa di calore o caldaia e refrigeratore),
con l’ausilio di opportuni organi di termoregolazione (gruppo di
miscela GM VJ) e di un accumulo, il fluido termovettore viene
inviato ai collettori principali (denominati collettori MAXI) e
da questi ai pannelli radianti, passando attraverso collettori
secondari, detti distributori.
A monte dei collettori MAXI sono previsti opportuni disaeratori
(separatori di microbolle) che hanno lo scopo di mantenere
sempre in perfetta efficienza l’impianto. I parametri relativi alla
corretta temperatura di mandata dell’acqua e al controllo del
punto di rugiada sono gestiti da una centralina elettronica esterna
mod. Wi.
Lo schema sopra riportato è da ritenersi indicativo
disaeratore
Gruppo di
miscela
GMVJ
motore elettrotermico
collettore MAXI
circuiti principali
Ø 20x2mm
circuiti di
distribuzione
Ø 6x1mm
distributore 4 vie
circuiti
elementari
Ø 6x1mm
06
7
05
04
03
02
1
08
0
06
7
05
04
03
02
1
08
0
