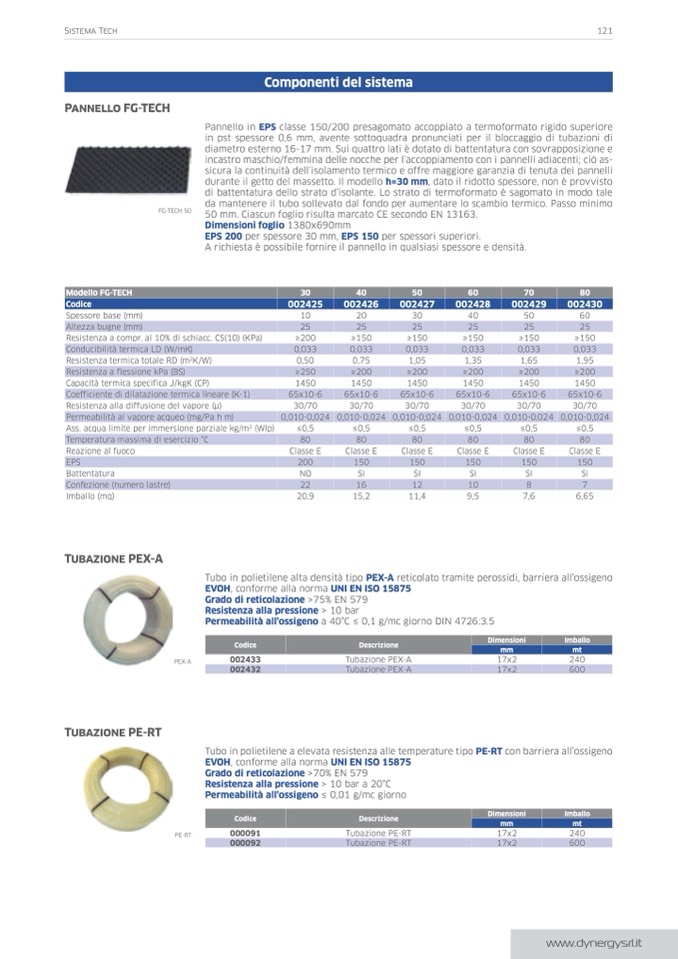

Sistema Tech

121

pannello fG-TEch

FG-TECH 50

Pannello in epS classe 150/200 presagomato accoppiato a termoformato rigido superiore

in pst spessore 0,6 mm, avente sottoquadra pronunciati per il bloccaggio di tubazioni di

diametro esterno 16-17 mm. Sui quattro lati è dotato di battentatura con sovrapposizione e

incastro maschio/femmina delle nocche per l’accoppiamento con i pannelli adiacenti; ciò as-

sicura la continuità dell’isolamento termico e offre maggiore garanzia di tenuta dei pannelli

durante il getto del massetto. Il modello h=30 mm, dato il ridotto spessore, non è provvisto

di battentatura dello strato d’isolante. Lo strato di termoformato è sagomato in modo tale

da mantenere il tubo sollevato dal fondo per aumentare lo scambio termico. Passo minimo

50 mm. Ciascun foglio risulta marcato CE secondo EN 13163.

dimensioni foglio 1380x690mm

epS 200 per spessore 30 mm, epS 150 per spessori superiori.

A richiesta è possibile fornire il pannello in qualsiasi spessore e densità.

componenti del sistema

modello fg-tech

30

40

50

60

70

80

codice

002425

002426

002427

002428

002429

002430

Spessore base (mm)

10

20

30

40

50

60

Altezza bugne (mm)

25

25

25

25

25

25

Resistenza a compr. al 10% di schiacc. CS(10) (Kpa)

≥200

≥150

≥150

≥150

≥150

≥150

Conducibilità termica Ld (W/mK)

0,033

0,033

0,033

0,033

0,033

0,033

Resistenza termica totale RD (m

2

K/W)

0,50

0,75

1,05

1,35

1,65

1,95

Resistenza a flessione kpa (BS)

≥250

≥200

≥200

≥200

≥200

≥200

Capacità termica specifica J/kgK (Cp)

1450

1450

1450

1450

1450

1450

Coefficiente di dilatazione termica lineare (K-1)

65x10-6

65x10-6

65x10-6

65x10-6

65x10-6

65x10-6

Resistenza alla diffusione del vapore (μ)

30/70

30/70

30/70

30/70

30/70

30/70

permeabilità al vapore acqueo (mg/pa h m)

0,010-0,024 0,010-0,024 0,010-0,024 0,010-0,024 0,010-0,024 0,010-0,024

Ass. acqua limite per immersione parziale kg/m

2

(Wlp)

≤0,5

≤0,5

≤0,5

≤0,5

≤0,5

≤0,5

Temperatura massima di esercizio °C

80

80

80

80

80

80

Reazione al fuoco

Classe E

Classe E

Classe E

Classe E

Classe E

Classe E

EPS

200

150

150

150

150

150

Battentatura

NO

SI

SI

SI

SI

SI

Confezione (numero lastre)

22

16

12

10

8

7

Imballo (mq)

20,9

15,2

11,4

9,5

7,6

6,65

Tubazione pEX-A

codice

descrizione

dimensioni

imballo

mm

mt

002433

Tubazione PEX-A

17x2

240

002432

Tubazione PEX-A

17x2

600

Tubazione pE-RT

PEX-A

Tubo in polietilene alta densità tipo peX-a reticolato tramite perossidi, barriera all’ossigeno

evoh, conforme alla norma uni en iSo 15875

grado di reticolazione >75% En 579

resistenza alla pressione > 10 bar

permeabilità all’ossigeno a 40°C ≤ 0,1 g/mc giorno dIn 4726:3.5

Tubo in polietilene a elevata resistenza alle temperature tipo pe-rt con barriera all’ossigeno

evoh, conforme alla norma uni en iSo 15875

grado di reticolazione >70% En 579

resistenza alla pressione > 10 bar a 20°C

permeabilità all’ossigeno ≤ 0,01 g/mc giorno

codice

descrizione

dimensioni

imballo

mm

mt

000091

Tubazione PE-RT

17x2

240

000092

Tubazione PE-RT

17x2

600

PE-RT
