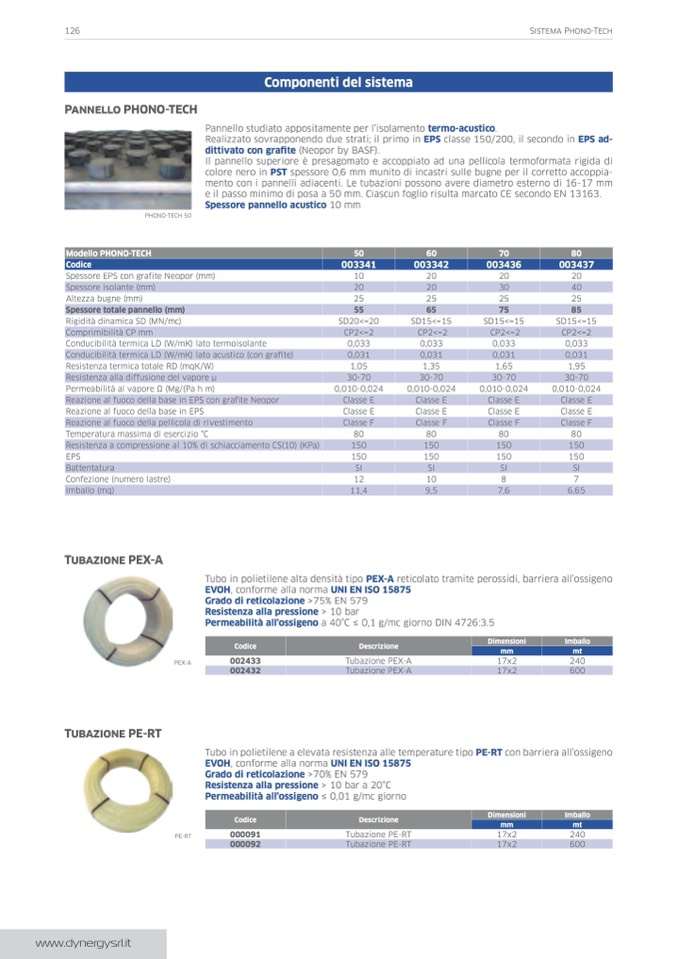

126

Sistema Phono-Tech

pannello phOnO-TEch

PHONO-TECH 50

Pannello studiato appositamente per l’isolamento termo-acustico.

Realizzato sovrapponendo due strati; il primo in epS classe 150/200, il secondo in epS ad-

dittivato con grafite (neopor by BASF).

Il pannello superiore è presagomato e accoppiato ad una pellicola termoformata rigida di

colore nero in pSt spessore 0,6 mm munito di incastri sulle bugne per il corretto accoppia-

mento con i pannelli adiacenti. Le tubazioni possono avere diametro esterno di 16-17 mm

e il passo minimo di posa a 50 mm. Ciascun foglio risulta marcato CE secondo EN 13163.

Spessore pannello acustico 10 mm

componenti del sistema

modello phono-tech

50

60

70

80

codice

003341

003342

003436

003437

Spessore EpS con grafite neopor (mm)

10

20

20

20

Spessore isolante (mm)

20

20

30

40

Altezza bugne (mm)

25

25

25

25

Spessore totale pannello (mm)

55

65

75

85

Rigidità dinamica Sd (Mn/mc)

SD20<=20

SD15<=15

SD15<=15

SD15<=15

Comprimibilità CP mm

CP2<=2

CP2<=2

CP2<=2

CP2<=2

Conducibilità termica Ld (W/mK) lato termoisolante

0,033

0,033

0,033

0,033

Conducibilità termica Ld (W/mK) lato acustico (con grafite)

0,031

0,031

0,031

0,031

Resistenza termica totale Rd (mqK/W)

1,05

1,35

1,65

1,95

Resistenza alla diffusione del vapore μ

30-70

30-70

30-70

30-70

permeabilità al vapore Ω (Mg/(pa h m)

0,010-0,024

0,010-0,024

0,010-0,024

0,010-0,024

Reazione al fuoco della base in EPS con grafite Neopor

Classe E

Classe E

Classe E

Classe E

Reazione al fuoco della base in EPS

Classe E

Classe E

Classe E

Classe E

Reazione al fuoco della pellicola di rivestimento

Classe F

Classe F

Classe F

Classe F

Temperatura massima di esercizio °C

80

80

80

80

Resistenza a compressione al 10% di schiacciamento CS(10) (Kpa)

150

150

150

150

EPS

150

150

150

150

Battentatura

SI

SI

SI

SI

Confezione (numero lastre)

12

10

8

7

Imballo (mq)

11,4

9,5

7,6

6,65

Tubazione pEX-A

codice

descrizione

dimensioni

imballo

mm

mt

002433

Tubazione PEX-A

17x2

240

002432

Tubazione PEX-A

17x2

600

PEX-A

Tubo in polietilene alta densità tipo peX-a reticolato tramite perossidi, barriera all’ossigeno

evoh, conforme alla norma uni en iSo 15875

grado di reticolazione >75% En 579

resistenza alla pressione > 10 bar

permeabilità all’ossigeno a 40°C ≤ 0,1 g/mc giorno dIn 4726:3.5

Tubo in polietilene a elevata resistenza alle temperature tipo pe-rt con barriera all’ossigeno

evoh, conforme alla norma uni en iSo 15875

grado di reticolazione >70% En 579

resistenza alla pressione > 10 bar a 20°C

permeabilità all’ossigeno ≤ 0,01 g/mc giorno

Tubazione pE-RT

codice

descrizione

dimensioni

imballo

mm

mt

000091

Tubazione PE-RT

17x2

240

000092

Tubazione PE-RT

17x2

600

PE-RT
