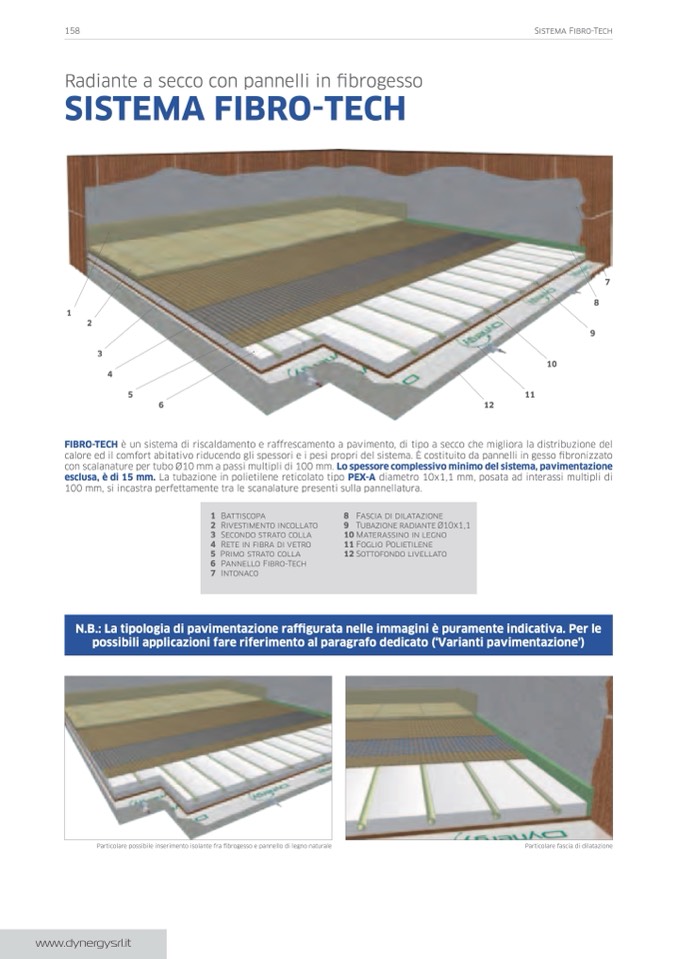

Sistema Fibro-Tech

Radiante a secco con pannelli in fibrogesso

SISTEmA fIbRO-TEch

1

2

3

4

7

8

9

10

5

11

6

12

fibro-tech è un sistema di riscaldamento e raffrescamento a pavimento, di tipo a secco che migliora la distribuzione del

calore ed il comfort abitativo riducendo gli spessori e i pesi propri del sistema. È costituito da pannelli in gesso fibronizzato

con scalanature per tubo Ø10 mm a passi multipli di 100 mm. lo spessore complessivo minimo del sistema, pavimentazione

esclusa, è di 15 mm. La tubazione in polietilene reticolato tipo peX-a diametro 10x1,1 mm, posata ad interassi multipli di

100 mm, si incastra perfettamente tra le scanalature presenti sulla pannellatura.

1 Battiscopa

2 Rivestimento incollato

3 Secondo strato colla

4 Rete in fibra di vetro

5 primo strato colla

6 pannello Fibro-Tech

7 Intonaco

8 Fascia di dilatazione

9 Tubazione radiante Ø10x1,1

10 Materassino in legno

11 Foglio polietilene

12 Sottofondo livellato

n.b.: La tipologia di pavimentazione raffigurata nelle immagini è puramente indicativa. per le

possibili applicazioni fare riferimento al paragrafo dedicato (‘varianti pavimentazione’)

particolare possibile inserimento isolante fra fibrogesso e pannello di legno naturale

Particolare fascia di dilatazione
