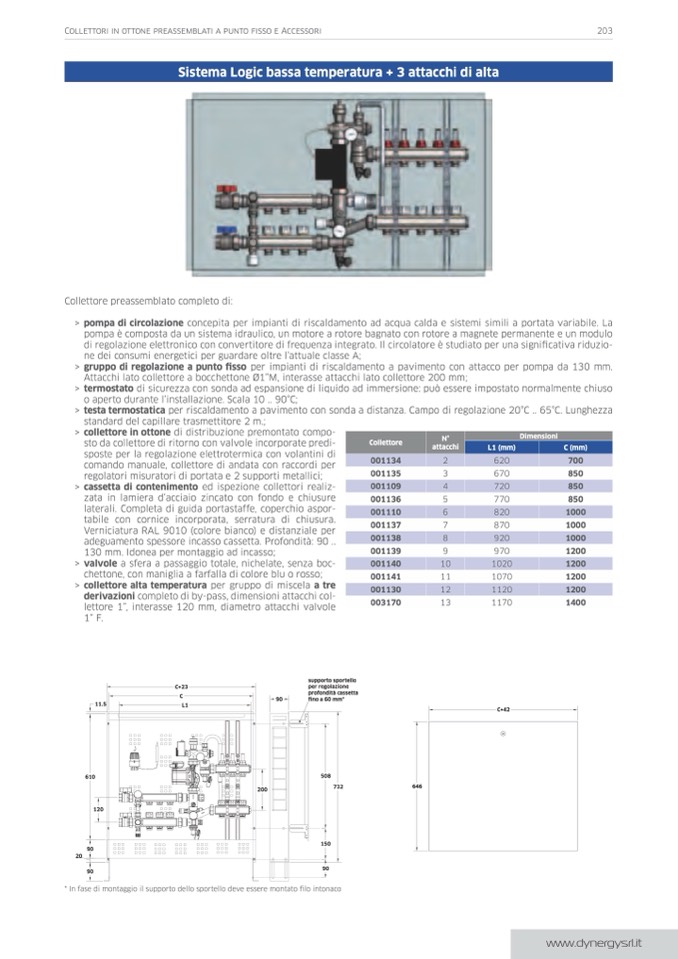

Collettori in ottone preassemblati a punto fisso e Accessori

203

Sistema logic bassa temperatura + 3 attacchi di alta

Collettore preassemblato completo di:

> pompa di circolazione concepita per impianti di riscaldamento ad acqua calda e sistemi simili a portata variabile. La

pompa è composta da un sistema idraulico, un motore a rotore bagnato con rotore a magnete permanente e un modulo

di regolazione elettronico con convertitore di frequenza integrato. Il circolatore è studiato per una significativa riduzio-

ne dei consumi energetici per guardare oltre l’attuale classe A;

> gruppo di regolazione a punto fisso per impianti di riscaldamento a pavimento con attacco per pompa da 130 mm.

Attacchi lato collettore a bocchettone Ø1”M, interasse attacchi lato collettore 200 mm;

> termostato di sicurezza con sonda ad espansione di liquido ad immersione: può essere impostato normalmente chiuso

o aperto durante l’installazione. Scala 10 .. 90°C;

> testa termostatica per riscaldamento a pavimento con sonda a distanza. Campo di regolazione 20°C .. 65°C. Lunghezza

standard del capillare trasmettitore 2 m.;

> collettore in ottone di distribuzione premontato compo-

n°

sto da collettore di ritorno con valvole incorporate predi-

collettore

attacchi

sposte per la regolazione elettrotermica con volantini di

001134

2

comando manuale, collettore di andata con raccordi per

zata in lamiera d’acciaio zincato con fondo e chiusure

001136

5

dimensioni

regolatori misuratori di portata e 2 supporti metallici;

> cassetta di contenimento ed ispezione collettori realiz-

001109

4

laterali. Completa di guida portastaffe, coperchio aspor-

tabile con cornice incorporata, serratura di chiusura.

verniciatura RAL 9010 (colore bianco) e distanziale per

adeguamento spessore incasso cassetta. Profondità: 90 ..

130 mm. Idonea per montaggio ad incasso;

001110

6

001137

7

001138

8

001139

9

> valvole a sfera a passaggio totale, nichelate, senza boc-

001140

10

chettone, con maniglia a farfalla di colore blu o rosso;

> collettore alta temperatura per gruppo di miscela a tre

derivazioni completo di by-pass, dimensioni attacchi col-

lettore 1”, interasse 120 mm, diametro attacchi valvole

001141

11

001130

12

003170

13

1” F.

11.5

610

120

90

20

90

C+23

C

L1

90

supporto sportello

per regolazione

profondità cassetta

fino a 60 mm*

* In fase di montaggio il supporto dello sportello deve essere montato filo intonaco

200

508

150

90

732

646

001135

3

l1 (mm)

620

670

720

770

820

870

920

970

1020

1070

1120

1170

C+42

c (mm)

700

850

850

850

1000

1000

1000

1200

1200

1200

1200

1400
