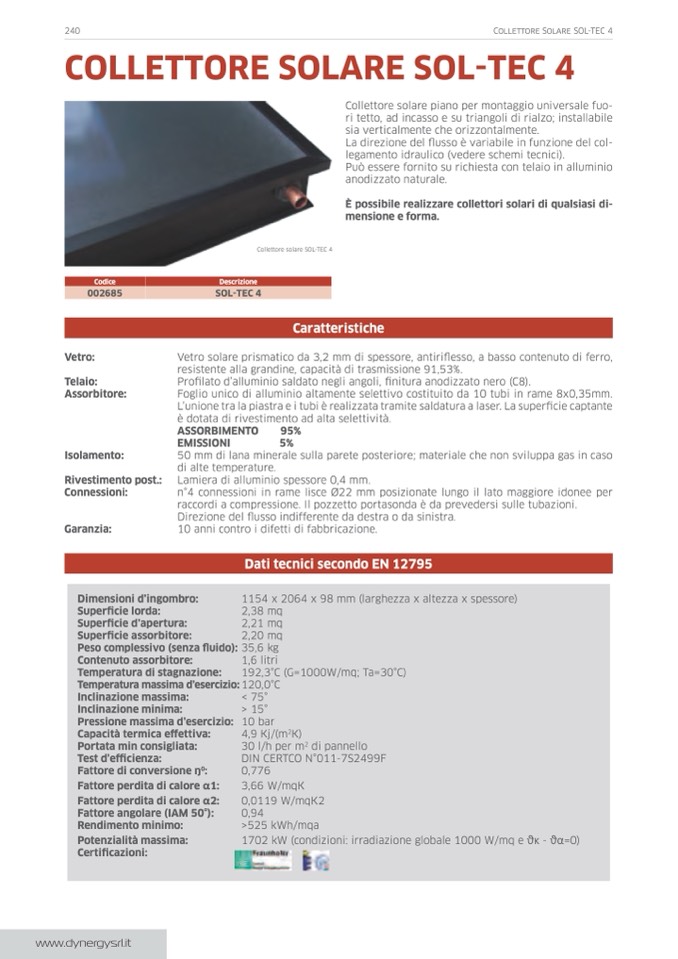

Collettore Solare SOL-TEC 4

cOLLETTORE SOLARE SOL-TEc 4

Collettore solare piano per montaggio universale fuo-

ri tetto, ad incasso e su triangoli di rialzo; installabile

sia verticalmente che orizzontalmente.

La direzione del flusso è variabile in funzione del col-

legamento idraulico (vedere schemi tecnici).

Può essere fornito su richiesta con telaio in alluminio

anodizzato naturale.

È possibile realizzare collettori solari di qualsiasi di-

mensione e forma.

Collettore solare SOL-TEC 4

codice

vetro:

telaio:

assorbitore:

isolamento:

rivestimento post.:

connessioni:

garanzia:

descrizione

002685

SOL-TEc 4

caratteristiche

vetro solare prismatico da 3,2 mm di spessore, antiriflesso, a basso contenuto di ferro,

resistente alla grandine, capacità di trasmissione 91,53%.

profilato d’alluminio saldato negli angoli, finitura anodizzato nero (C8).

Foglio unico di alluminio altamente selettivo costituito da 10 tubi in rame 8x0,35mm.

L’unione tra la piastra e i tubi è realizzata tramite saldatura a laser. La superficie captante

è dotata di rivestimento ad alta selettività.

aSSorbimento

95%

emiSSioni

5%

50 mm di lana minerale sulla parete posteriore; materiale che non sviluppa gas in caso

di alte temperature.

Lamiera di alluminio spessore 0,4 mm.

n°4 connessioni in rame lisce Ø22 mm posizionate lungo il lato maggiore idonee per

raccordi a compressione. Il pozzetto portasonda è da prevedersi sulle tubazioni.

direzione del flusso indifferente da destra o da sinistra.

10 anni contro i difetti di fabbricazione.

dati tecnici secondo en 12795

dimensioni d’ingombro:

Superficie lorda:

Superficie d’apertura:

Superficie assorbitore:

peso complessivo (senza fluido):

contenuto assorbitore:

temperatura di stagnazione:

temperatura massima d’esercizio:

inclinazione massima:

inclinazione minima:

pressione massima d’esercizio:

capacità termica effettiva:

portata min consigliata:

Test d’efficienza:

fattore di conversione ŋ

0

:

fattore perdita di calore

α1:

fattore perdita di calore

α2:

fattore angolare (iam 50°):

rendimento minimo:

potenzialità massima:

certificazioni:

1154 x 2064 x 98 mm (larghezza x altezza x spessore)

2,38 mq

2,21 mq

2,20 mq

35,6 kg

1,6 litri

192,3°C (G=1000W/mq; Ta=30°C)

120,0°C

< 75°

> 15°

10 bar

4,9 Kj/(m

2

K)

30 l/h per m

2

di pannello

DIN CERTCO N°011-7S2499F

0,776

3,66 W/mqK

0,0119 W/mqK2

0,94

>525 kWh/mqa

1702 kW (condizioni: irradiazione globale 1000 W/mq e θκ - θα=0)
